Maison des familles à Limonest

  • Maison des familles à Limonest : volume en béton teinté en terrasses, façades vitrées continues, clôture métallique et parvis paysager au pied de l’église.
  • Façade en béton teinté de la Maison des familles à Limonest, volume en strates avec escalier extérieur, parvis couvert et grandes baies vitrées sur l’entrée.

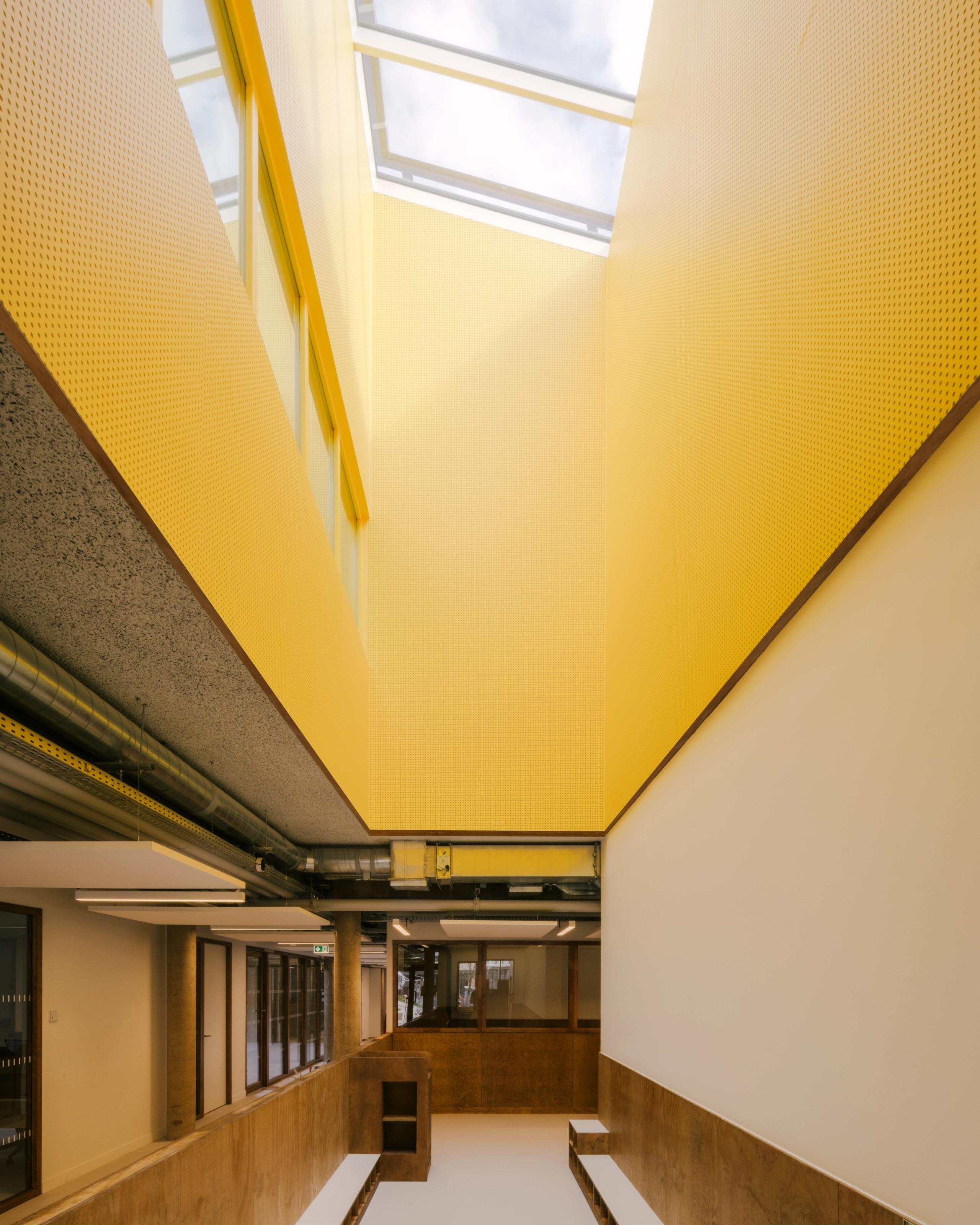

  • Atrium de la Maison des familles à Limonest, double hauteur en béton et bois, parois jaunes perforées et puits de lumière zénithal structurant les circulations.
  • Intérieur de la Maison des familles à Limonest : grand volume en double hauteur, parois bois perforé, mur bleu, plafond bois et façade vitrée sur circulations.
  • Intérieur de la Maison des familles à Limonest : plateau libre en béton teinté, poteau circulaire, parois bois perforé et façade vitrée ouvrant sur le paysage.
  • Terrasse en bois de la Maison des familles à Limonest, couverte par une dalle en béton teinté, ouverte sur un paysage boisé en forte pente.

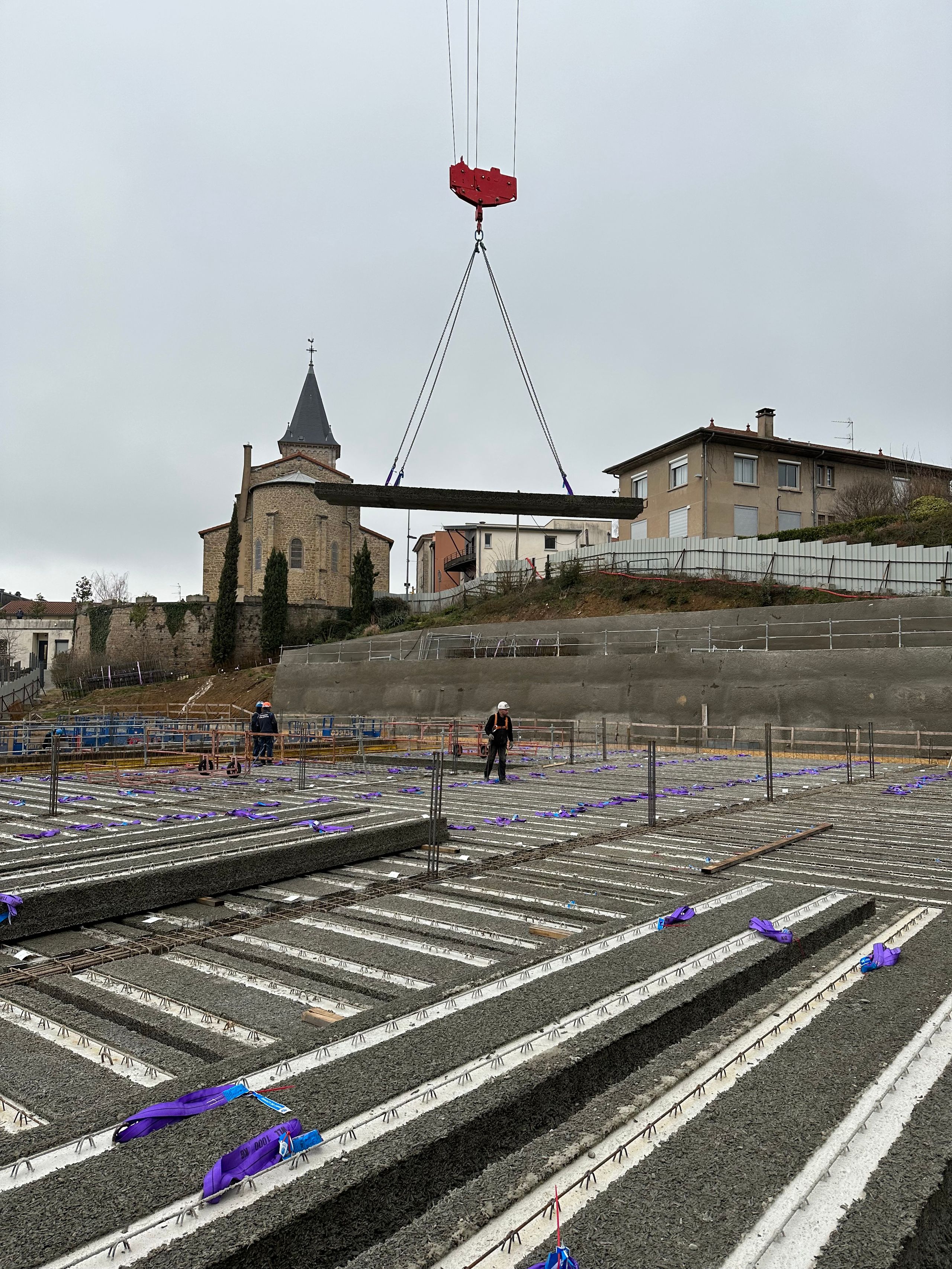

  • Chantier de la Maison des familles à Limonest : pose par grue d’une poutre béton sur planchers en béton de bois en terrasses, au pied de l’église du bourg.
    Tectoniques

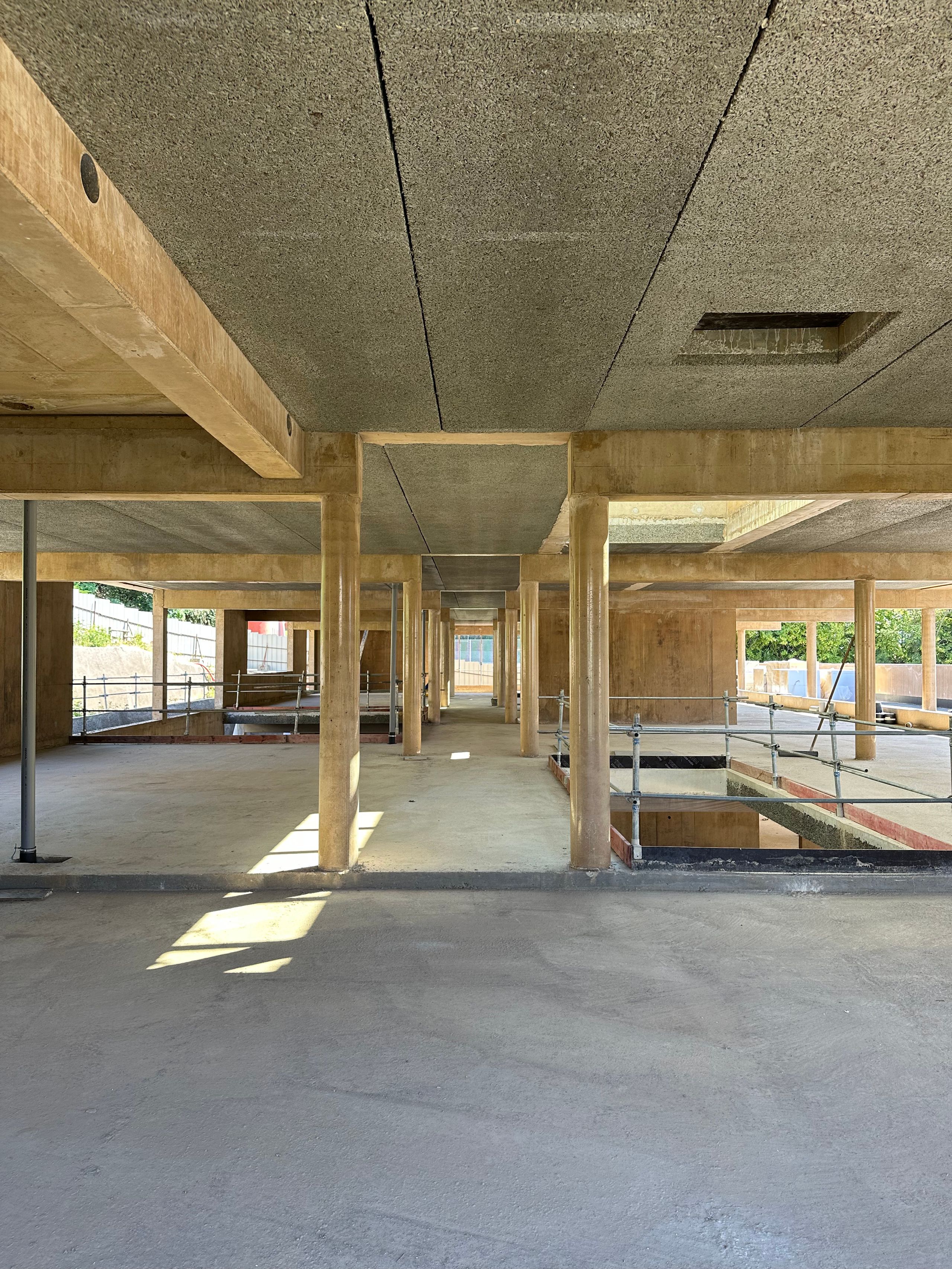

    Plateau structurel de la Maison des familles à Limonest : plan libre en béton teinté, dalles en béton de bois, trame régulière de poteaux et vides en double hauteur.
    Tectoniques

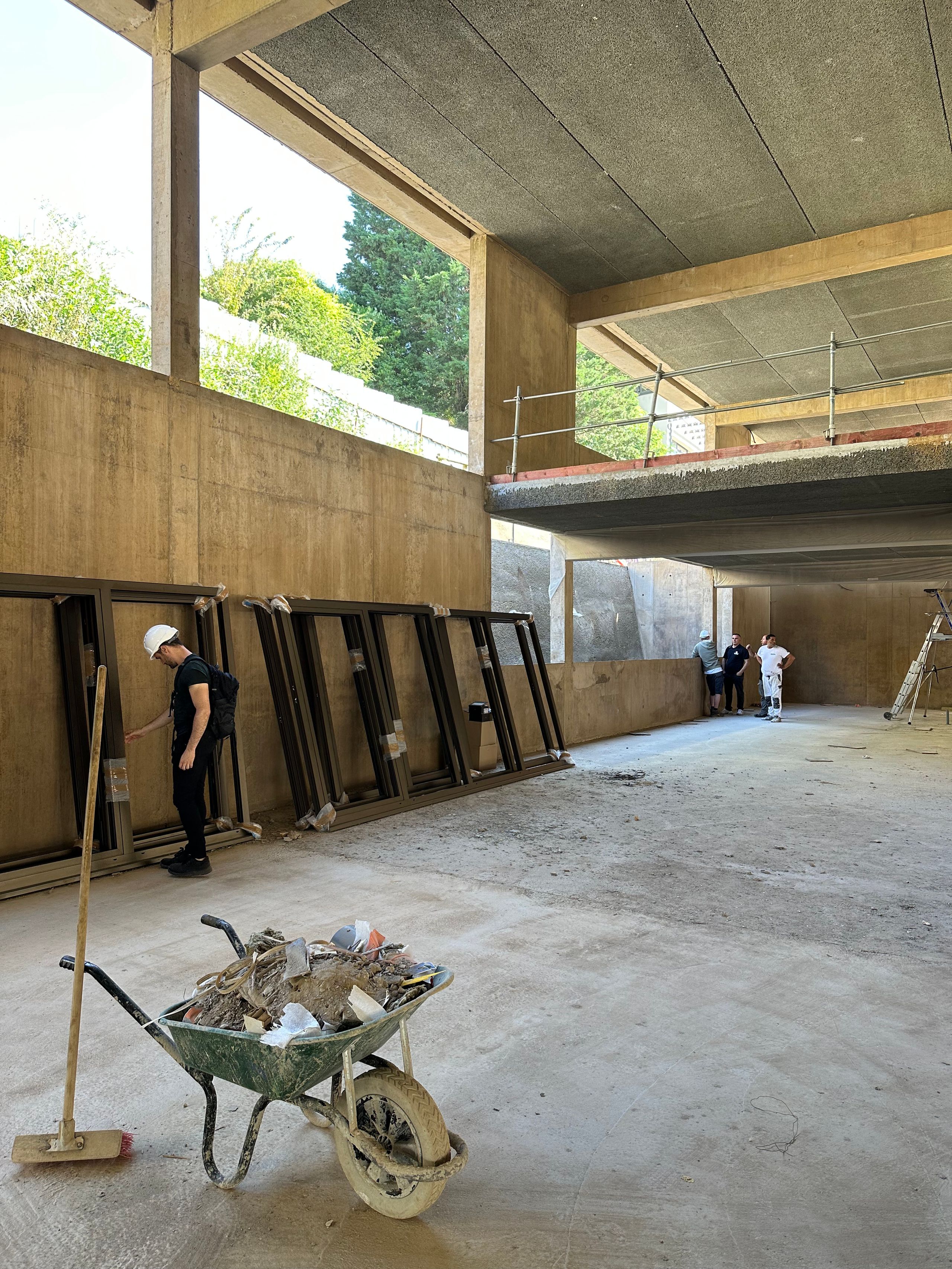

    Chantier de la Maison des familles à Limonest : vaste plateau en béton teinté, double hauteur ouverte sur le paysage, circulations en cours de mise en œuvre.
    Tectoniques
    Chantier de la Maison des familles à Limonest : structure en béton teinté en terrasse, passerelle métallique en pente et émergence verticale sous grue.
    Tectoniques

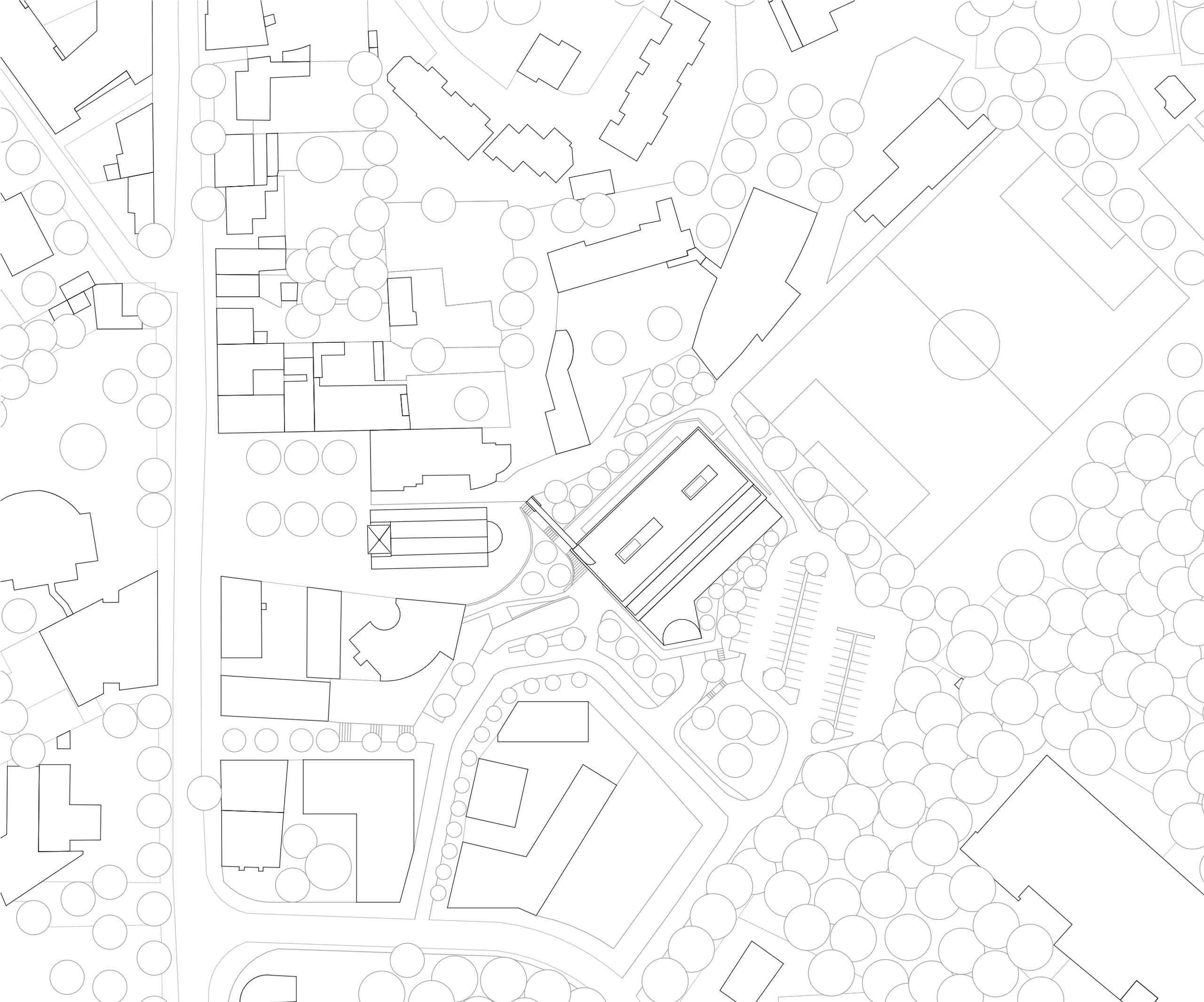

  • Plan masse de la Maison des familles à Limonest, volume tellurique en terrasses articulant parking, crèche et locaux associatifs dans le tissu urbain et paysager.

    Plan de masse

    N

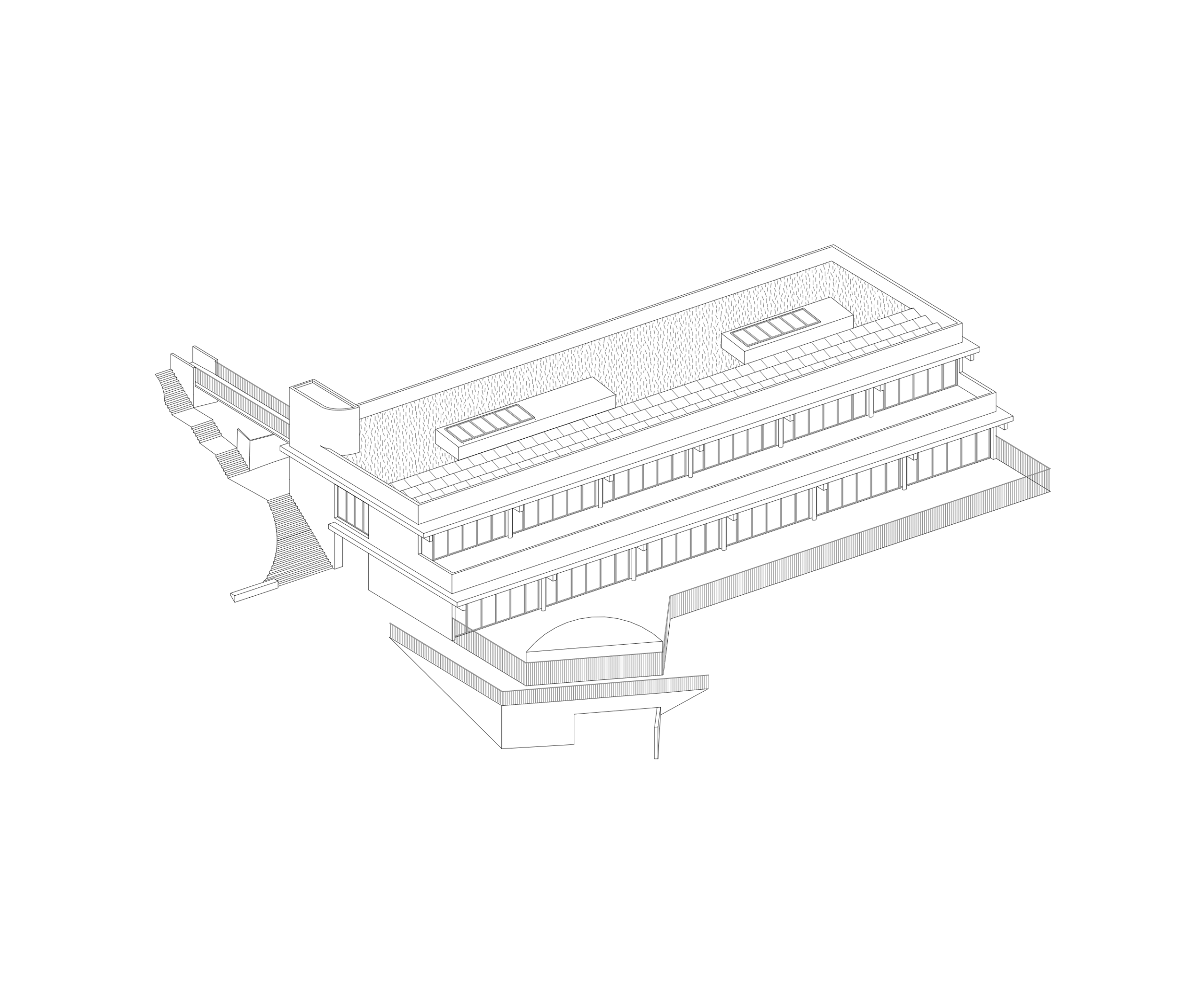

  • Axonométrie de la Maison des familles à Limonest : volume en strates sur terrain en pente, plateaux superposés, toiture terrasse et puits de lumière longitudinaux.

    Axonométrie

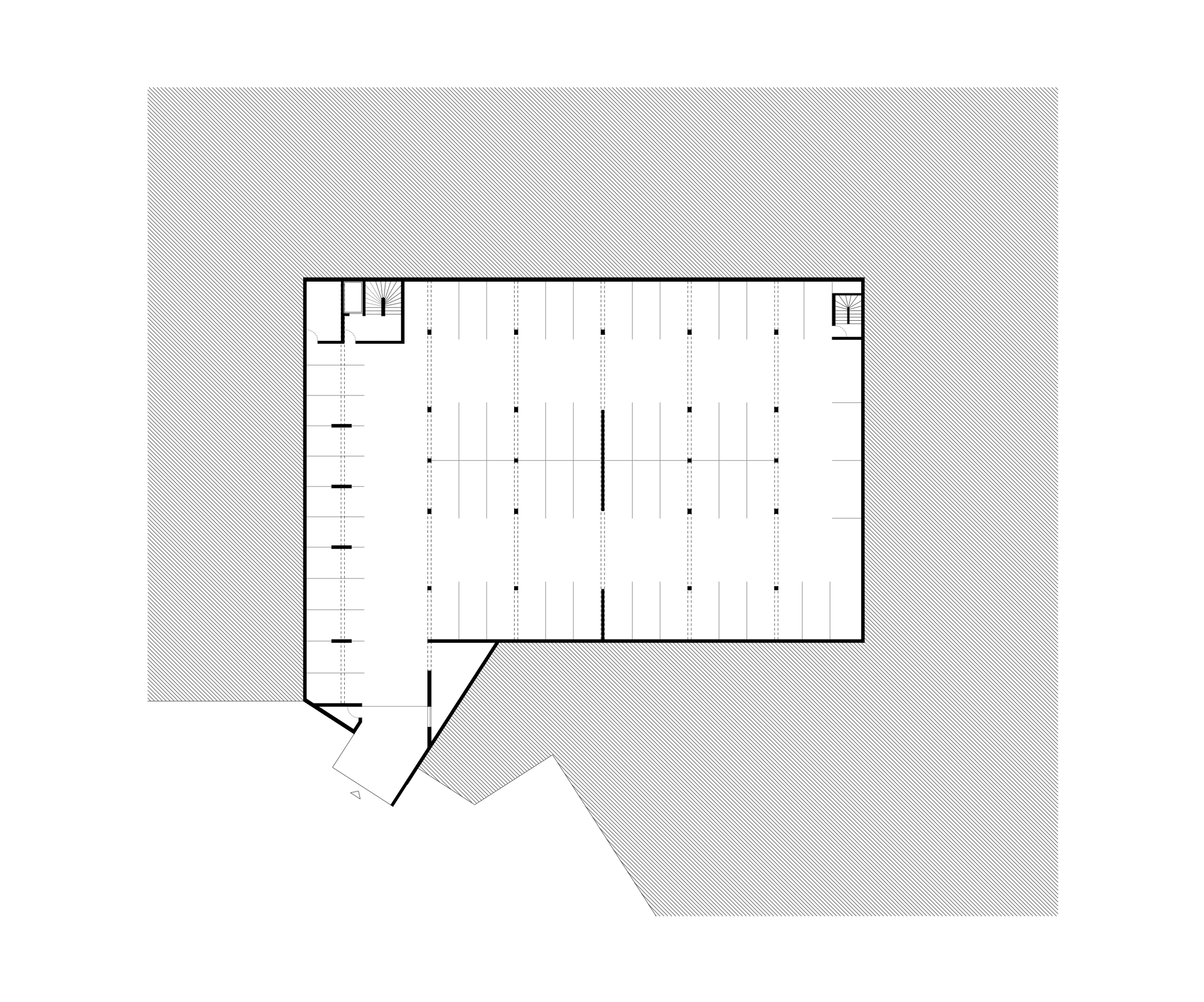

  • Plan du parking de la Maison des familles à Limonest : plateau rectangulaire rationnel, trame structurelle régulière, circulations latérales et noyaux d’escaliers aux extrémités.

    Plan R-1

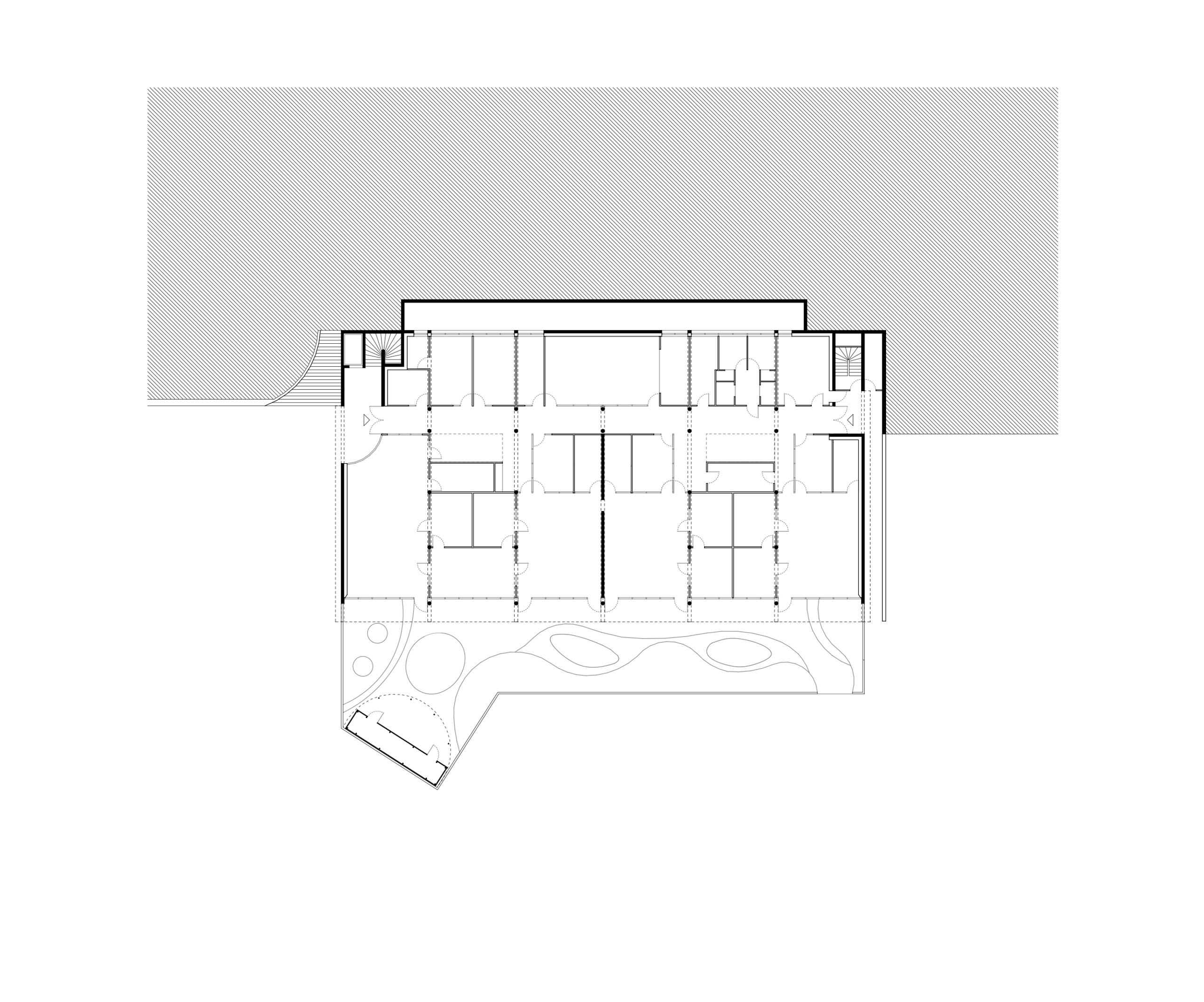

  • Plan de niveau de la Maison des familles à Limonest, montrant plateaux en strates, circulations centrales et patios éclairant les espaces de crèche et locaux.

    Plan RDC

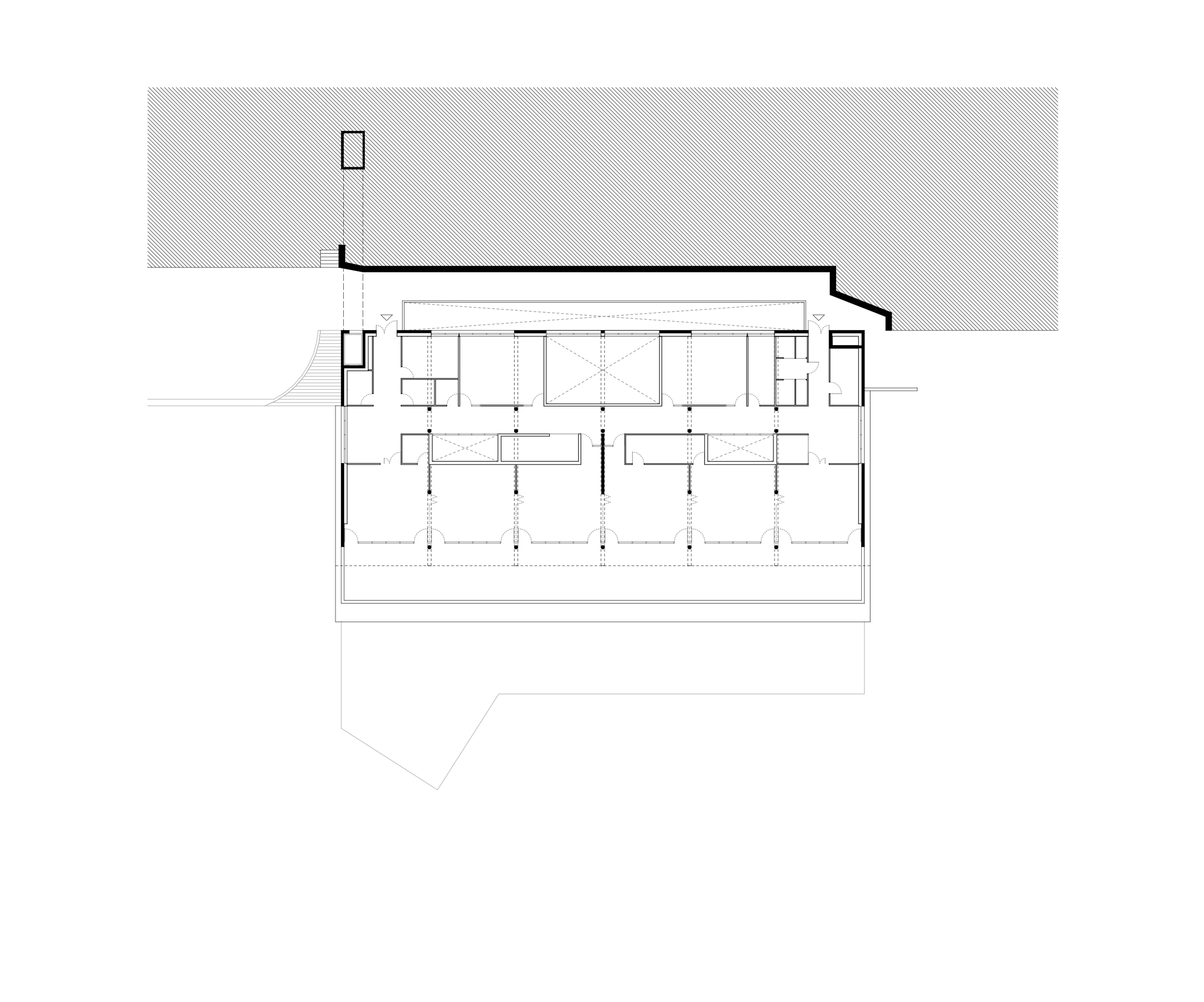

  • Plan de niveau de la Maison des familles à Limonest, montrant l’organisation en plateaux terrassés, circulations centrales et noyaux techniques rationnels.

    Plan R+1

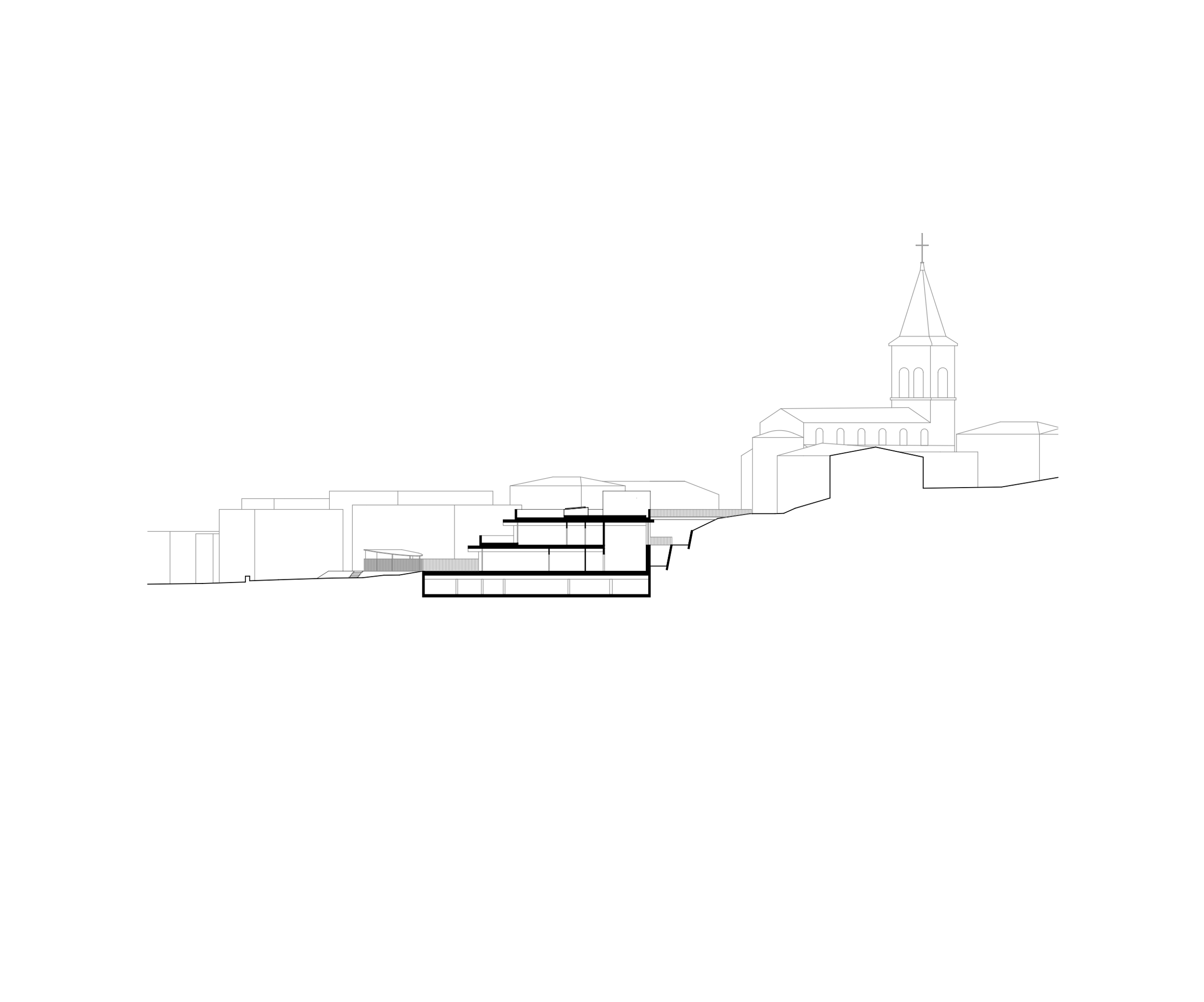

  • Coupe de la Maison des familles à Limonest, volumes en strates telluriques sur terrain en pente, sous le parvis de l’église, avec plateaux superposés.

    Coupe salle de motricité

  • Coupe longitudinale de la Maison des familles à Limonest, montrant l’ouvrage en strates en terrasse dans la pente, plateaux superposés et socle enterré.

    Coupe puits de lumière

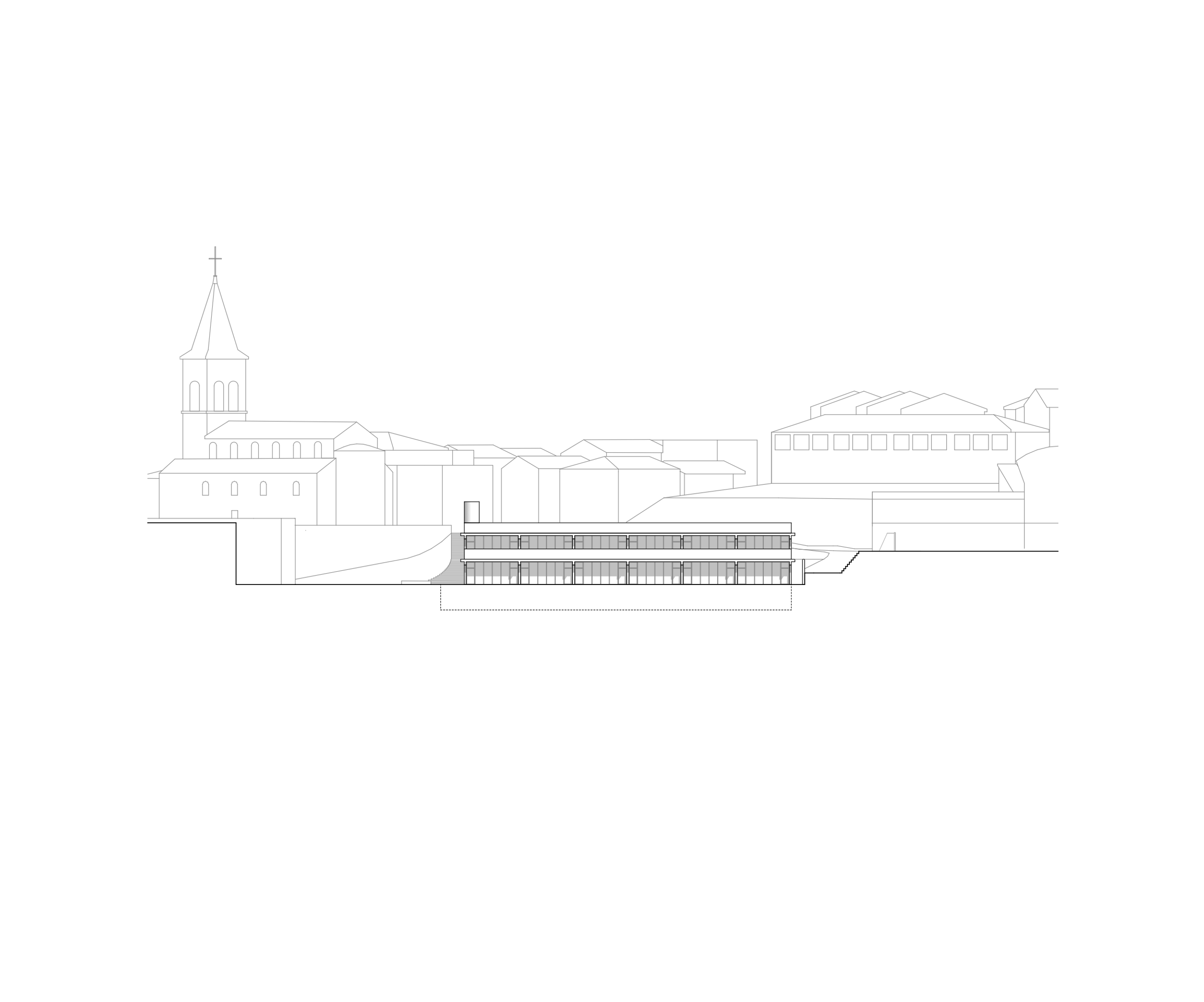

  • Coupe urbaine de la Maison des familles à Limonest, volume en terrasses encastré dans la pente sous le parvis de l’église, façades horizontales largement vitrées.

    Façade sud

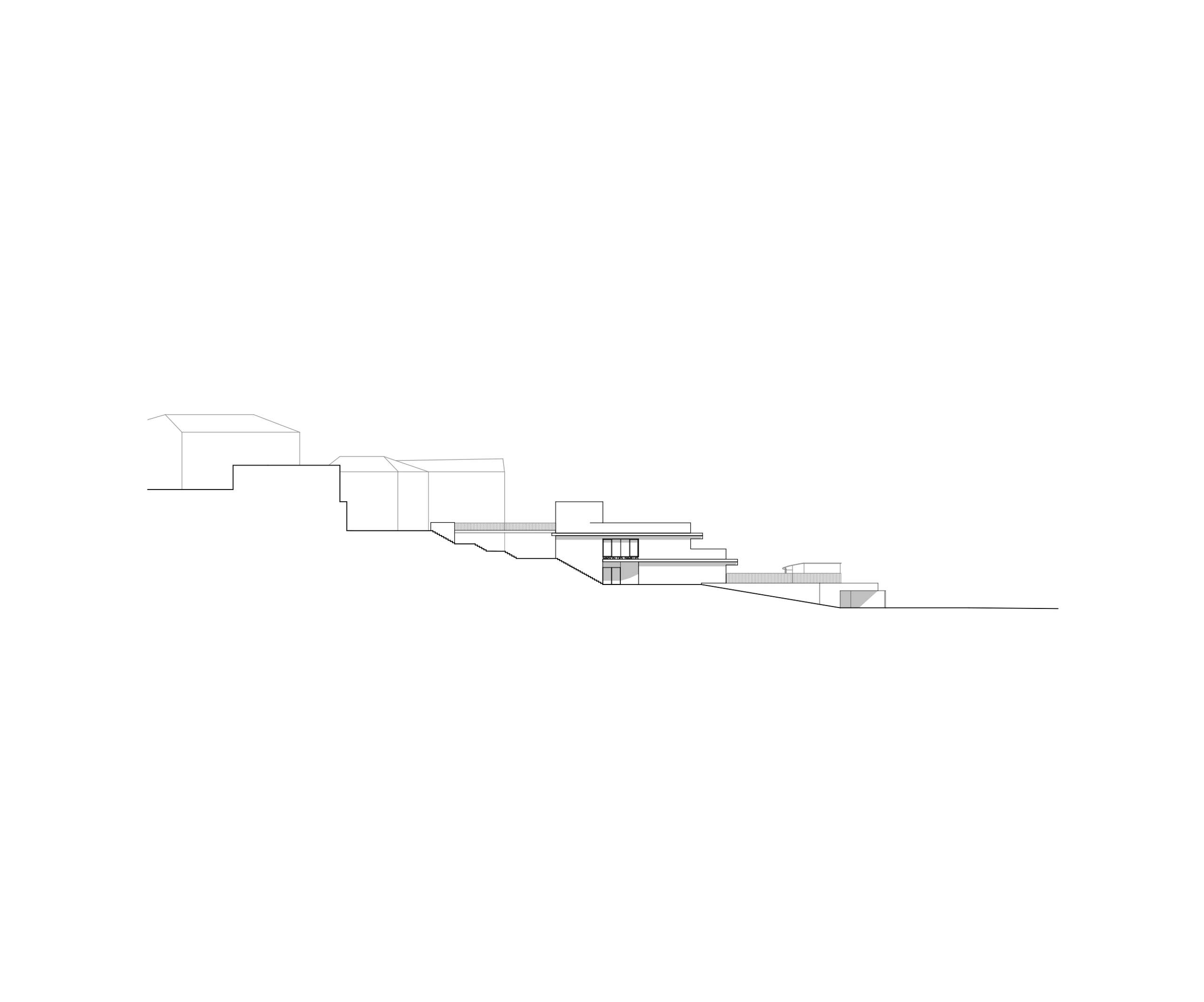

  • Coupe longitudinale de la Maison des familles à Limonest, montrant les trois strates en terrasses insérées dans la pente et sous le parvis de l’église.

    Façade ouest

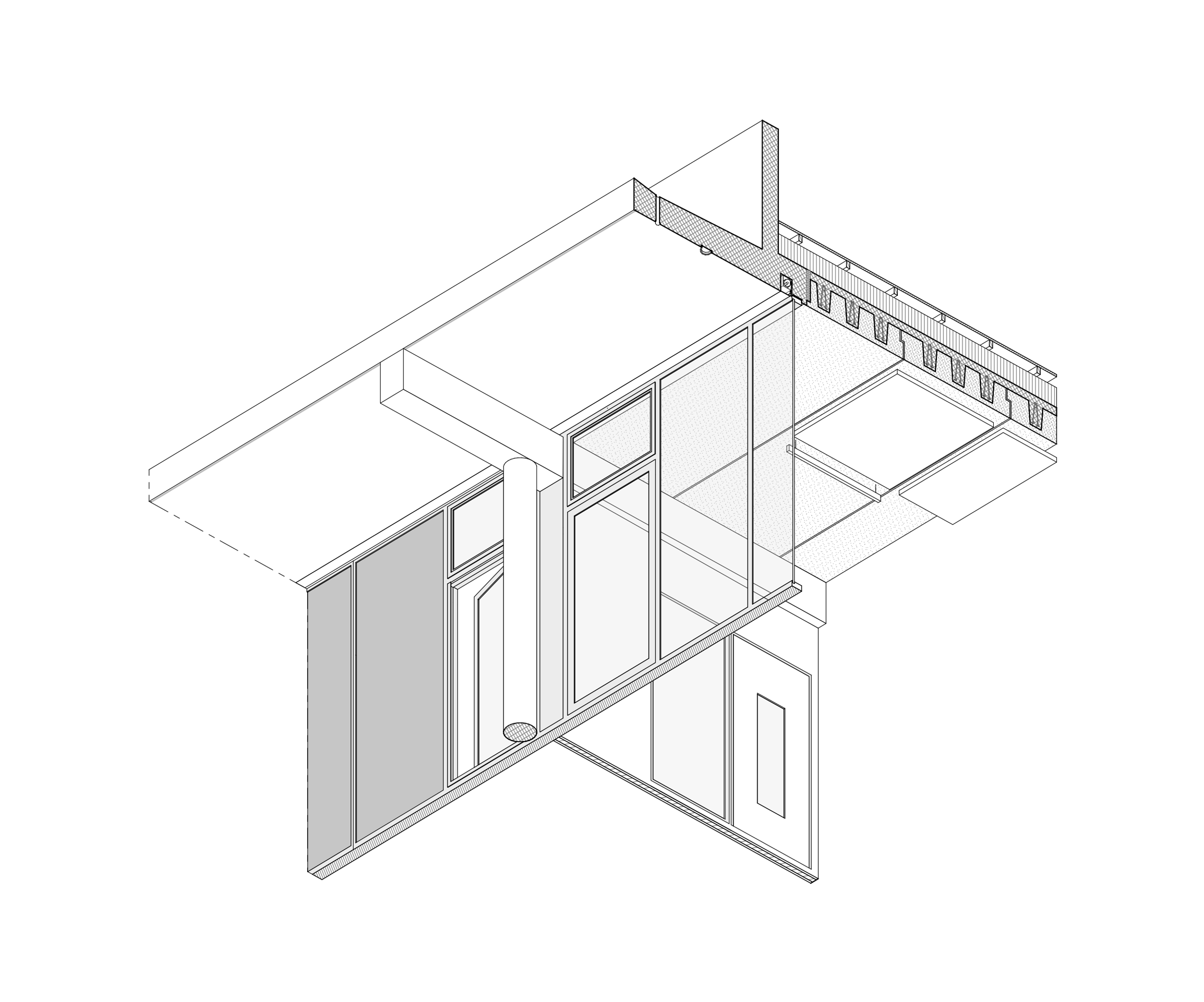

  • Axonométrie de la Maison des familles à Limonest, détaillant façade vitrée, dalles en béton, poteaux, poutres et dispositifs de lumière zénithale.

    Axonométrie détail

Description du projet

Située en centre-bourg sur un terrain en forte pente, la Maison des familles regroupe un parking, une crèche et des locaux associatifs en un ouvrage tellurique. Chaque programme occupe un plateau, le tout composant trois strates en gradin. Le volume s’inscrit sous le parvis de l’église voisine afin de préserver les vues et son insertion dans le paysage. Des puits de lumière colorés en double hauteur éclairent le cœur du bâtiment et dilatent les circulations. La structure en béton teinté et planchers en béton de bois repose sur un plan libre, rationnel et évolutif.

Caractéristiques

  • Adresse
    9 rue de Doncaster, Limonest, Rhône
  • Dates
    2022-2025
  • Programme
    Crèche de 70 berceaux, locaux associatifs polyvalents, 63 places de parking
  • Surface
    2 106 m2
  • Budget
    6,3 M€
  • Réglementation
    RT 2012 – 20 %
  • Émissions
    973 kgCO2eq/m2
  • Consommation
    85 kWh/m2/an
  • Labels
    E3C1
  • Particularités
    Béton de bois, isolation biosourcée (laine de bois, panneaux de chanvre, de coton et de lin), géothermie sur sondes, panneaux photovoltaïques, ventilation double flux, sondes CO2

Acteurs

  • Maîtrise d’ouvrage
    Commune de Limonest, D2P (AMO)
  • Maîtrise d’œuvre
    Tectoniques (architecte, mandataire), LJN (paysagiste), Tectoniques Ingénieurs (économiste, fluides, QEB, structure béton), Gamba (acousticien), Studis (VRD)
  • Photographie
    Maxime Verret
