Poste source à Villeurbanne

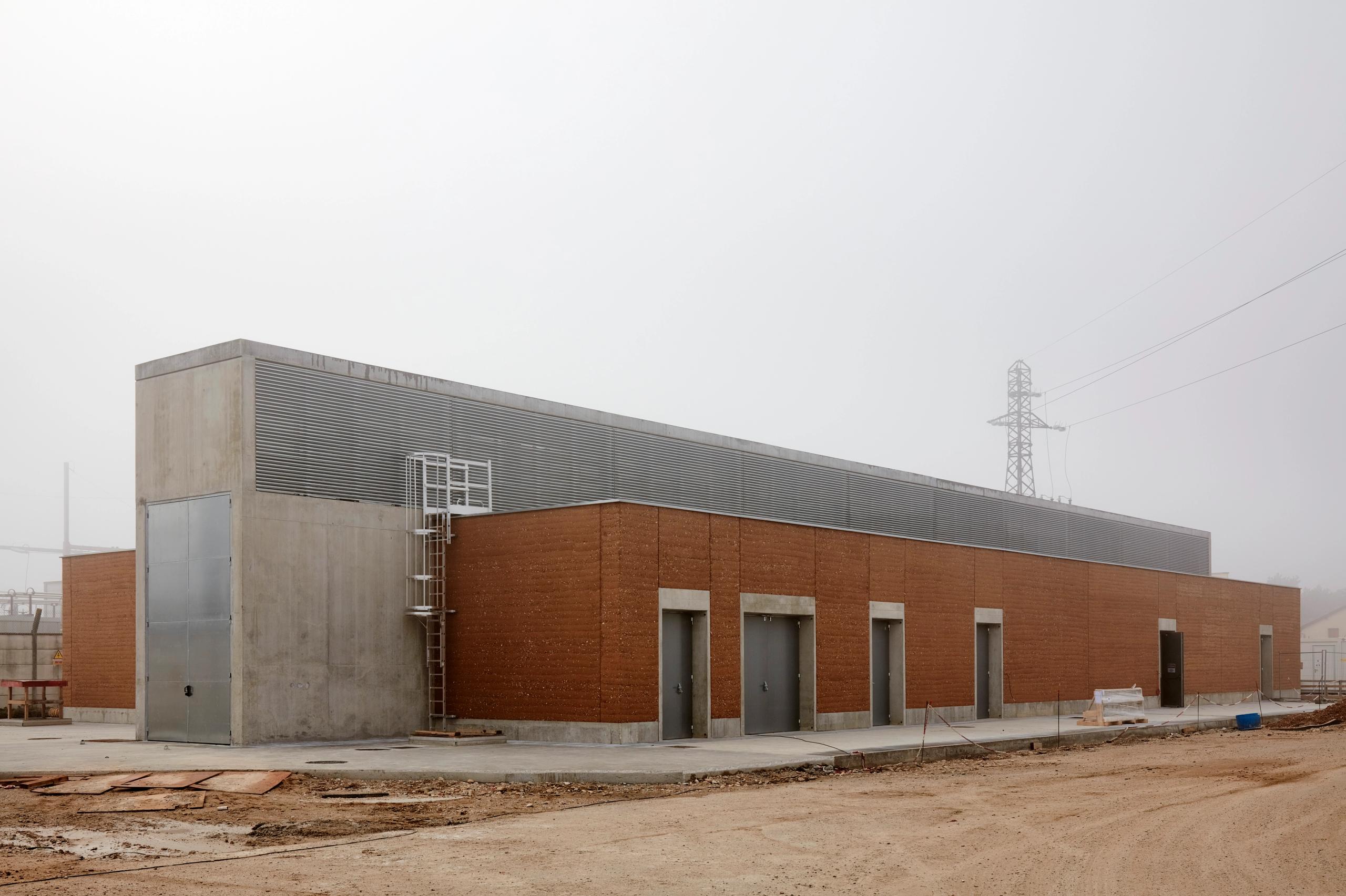

  • Poste source de Cusset à Villeurbanne : volume industriel linéaire en béton brut, pisé et acier, façades rythmées de portes techniques sous ciel brumeux.

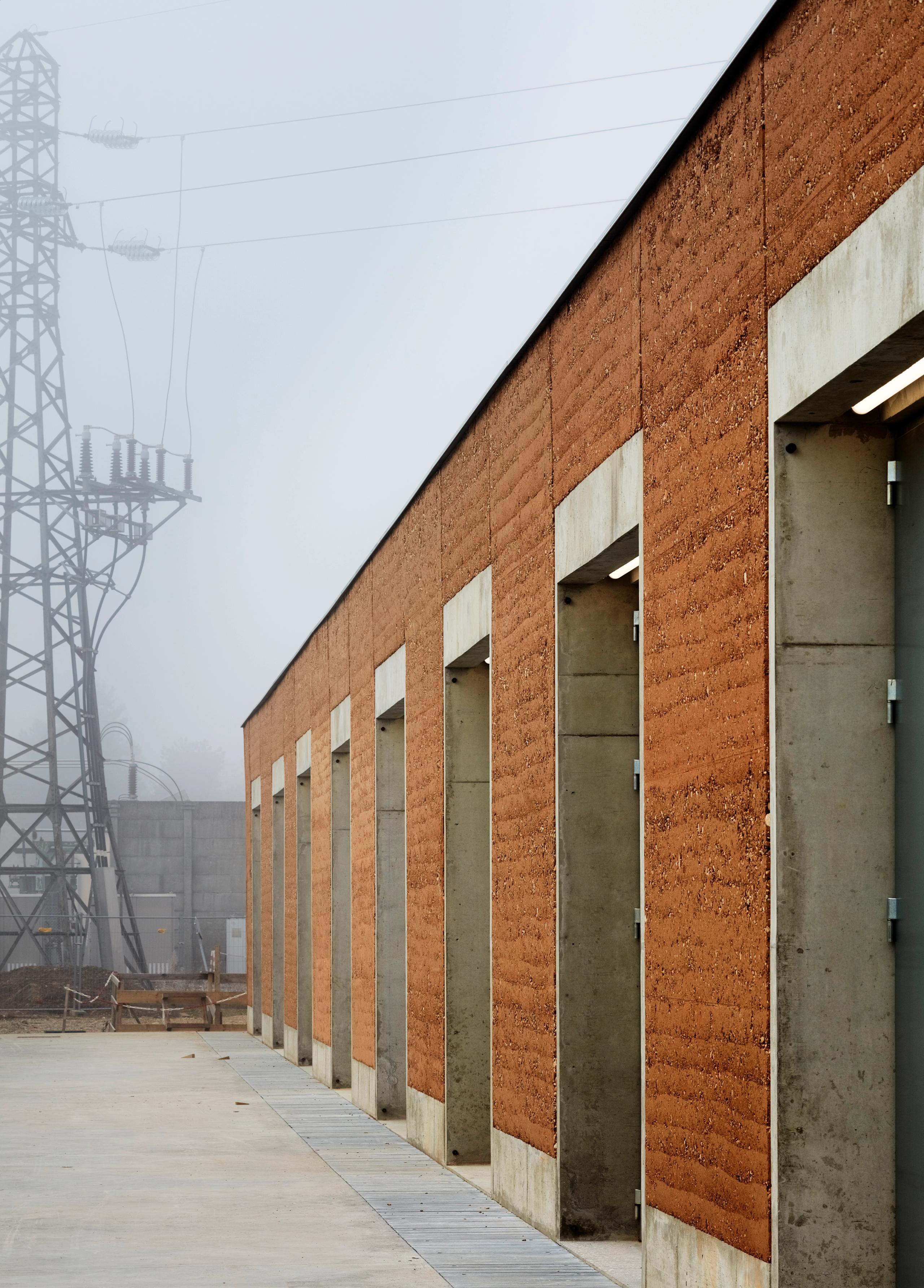

  • Façade en pisé et béton brut du poste source de Cusset à Villeurbanne, rythmée par une série de baies verticales, dans un paysage industriel brumeux.
  • Circulation en triple hauteur du poste source de Cusset à Villeurbanne, en béton brut et acier galvanisé, éclairée zénithalement et ouverte sur le sous-sol.

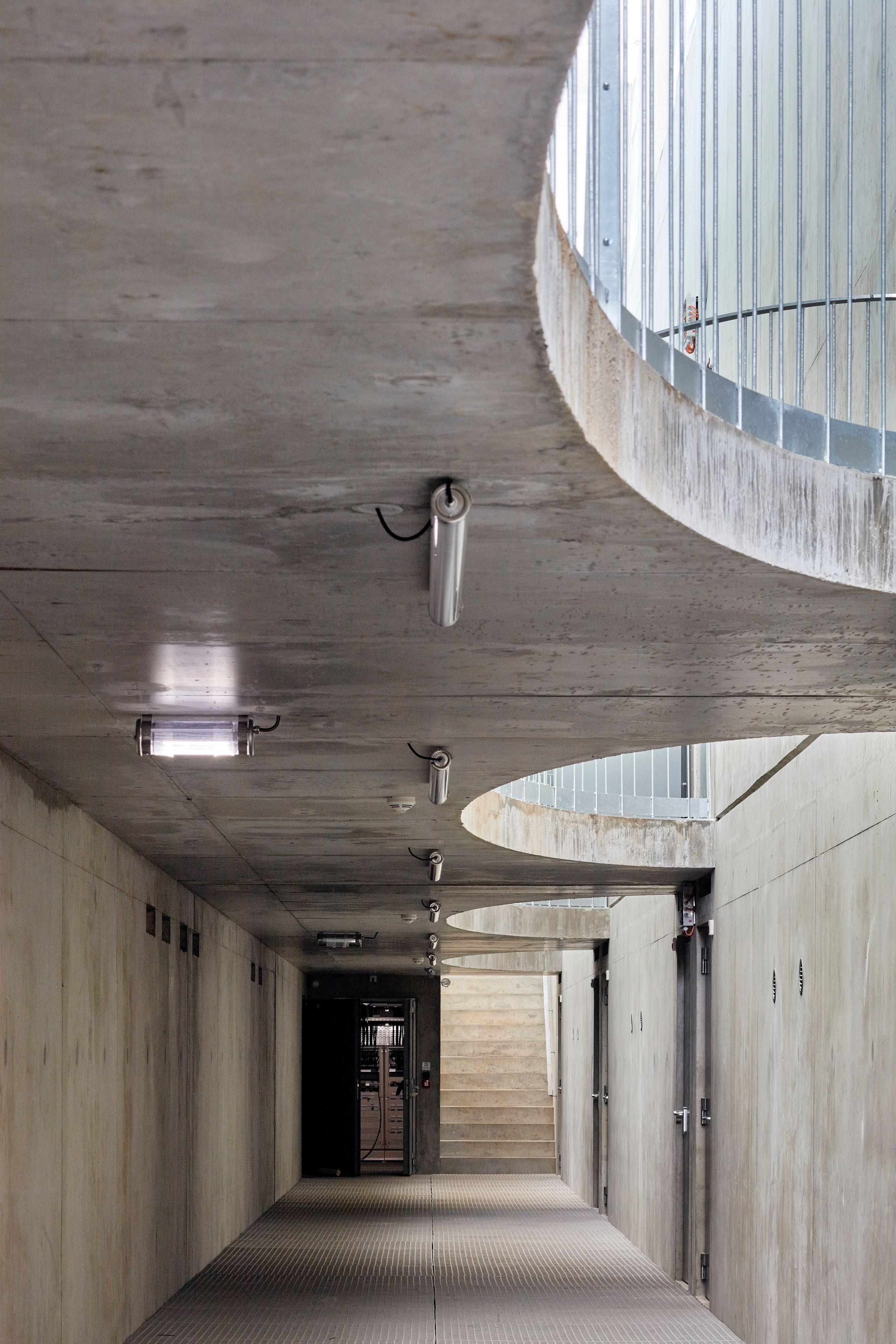

  • Circulation en triple hauteur du poste source de Cusset à Villeurbanne, couloir en béton brut éclairé par des percements circulaires et des luminaires techniques.

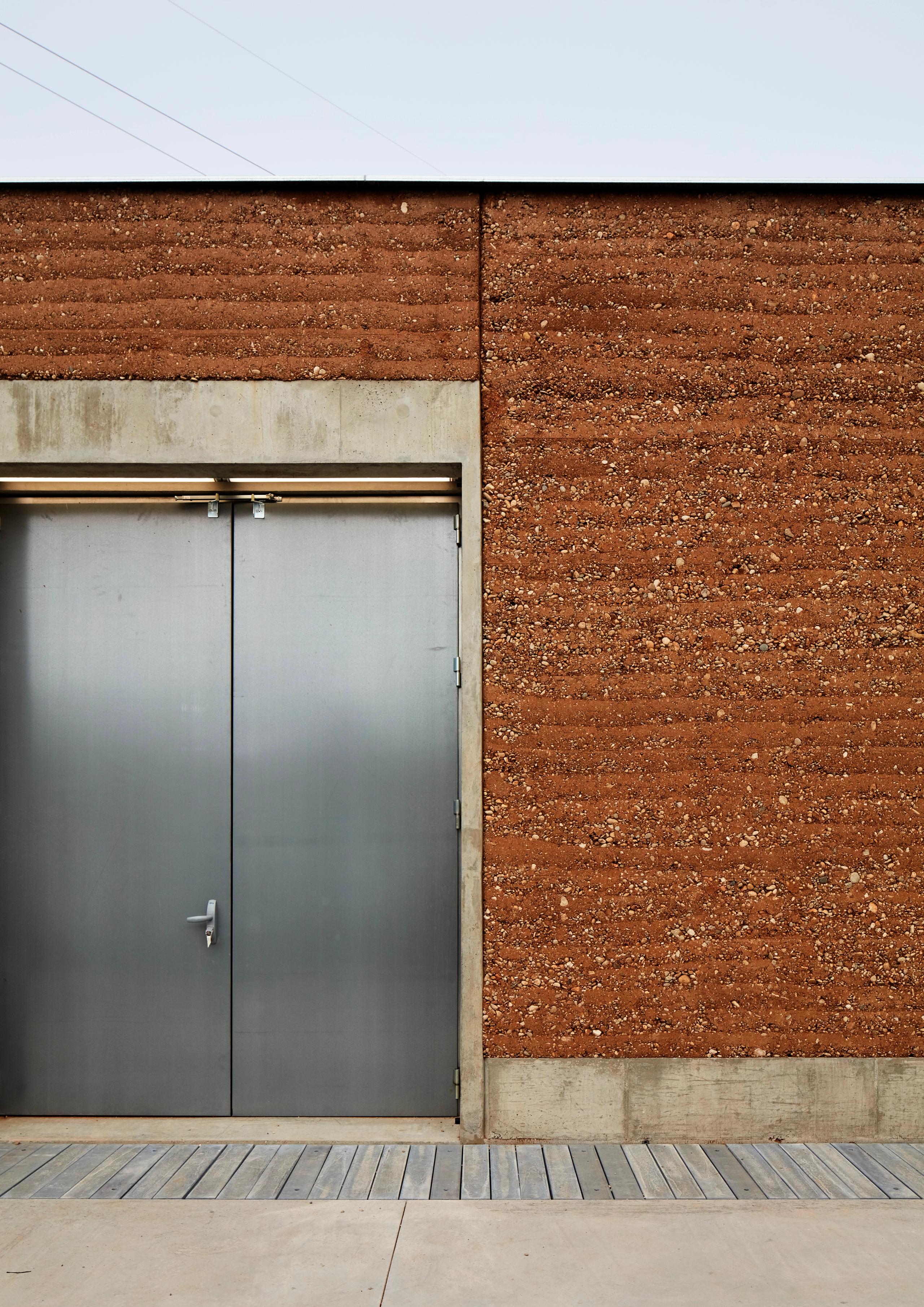

  • Poste source de Cusset à Villeurbanne : façade en pisé et béton brut, porte technique en acier galvanisé, composition sobre et industrielle.

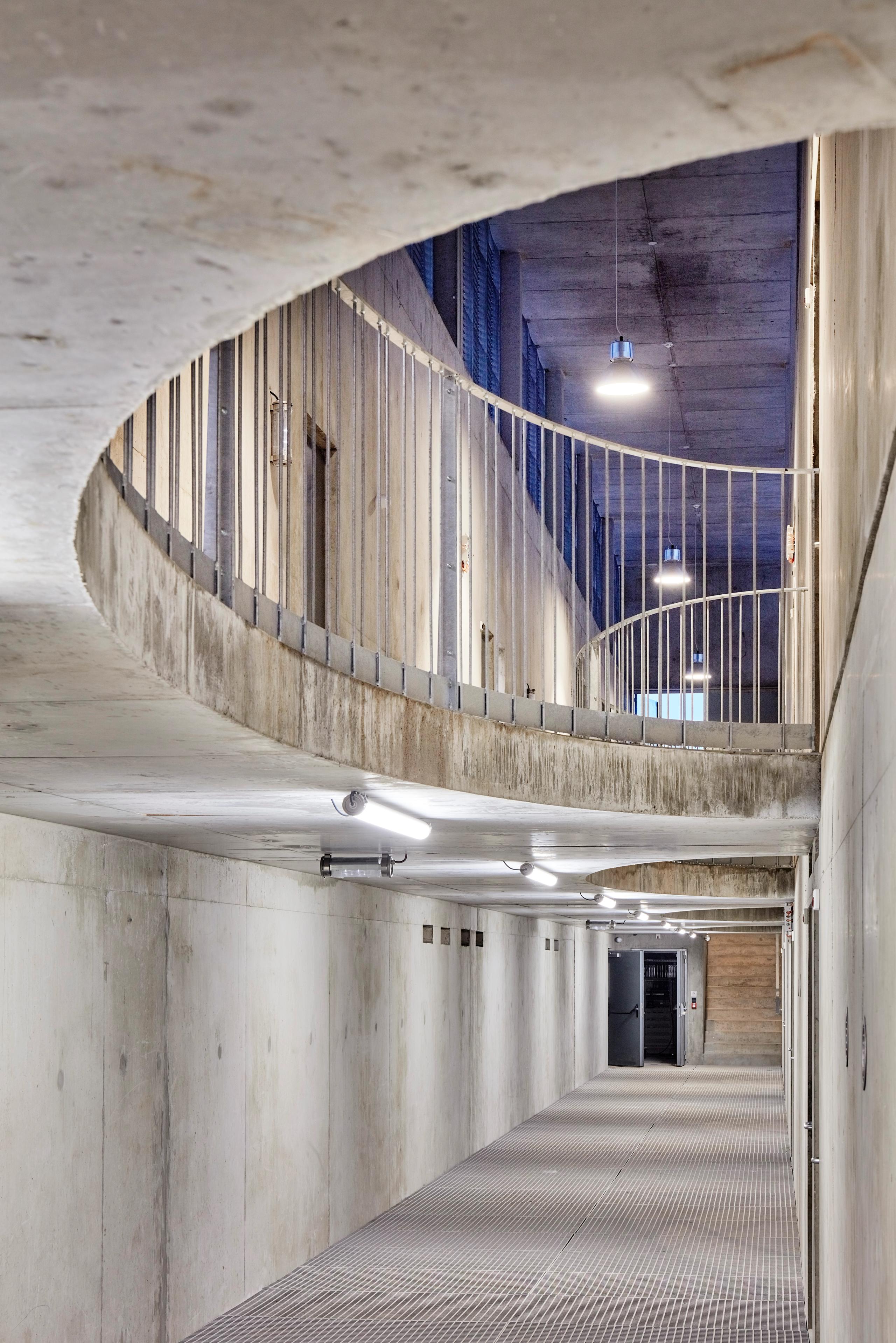

  • Circulation en triple hauteur du poste source de Cusset à Villeurbanne, couloir technique en béton brut, garde-corps métalliques et éclairage industriel.
  • Poste source de Cusset à Villeurbanne au crépuscule, volume en pisé et béton brut, portes métalliques éclairées, en lien direct avec les structures électriques voisines.

Le poste source de Cusset, infrastructure essentielle à l’alimentation électrique du nord-est lyonnais, prend place dans un paysage industriel dont la beauté tient à la stricte expression de la nécessité technique. En écho à la centrale hydroélectrique voisine, le bâtiment assume une monumentalité inattendue pour un programme dédié à la distribution électrique. Béton brut, pisé et acier galvanisé composent une palette en harmonie avec le contexte environnant. Une circulation en triple hauteur met en scène les cheminements et diffuse la lumière naturelle jusqu’au sous-sol.

  • Vue ancienne de la centrale hydroélectrique de Cusset à Villeurbanne, long bâtiment industriel rythmé d’arcades sur le Rhône, inscrit dans un paysage fluvial.
    Vue ancienne du site industriel de Cusset à Villeurbanne : passerelle métallique treillis sur le canal, en arrière-plan la centrale hydroélectrique monumentale.
  • Vue du poste source de Cusset à Villeurbanne : bâtiment industriel en béton et maçonnerie, passerelle métallique longitudinale surplombant le canal.

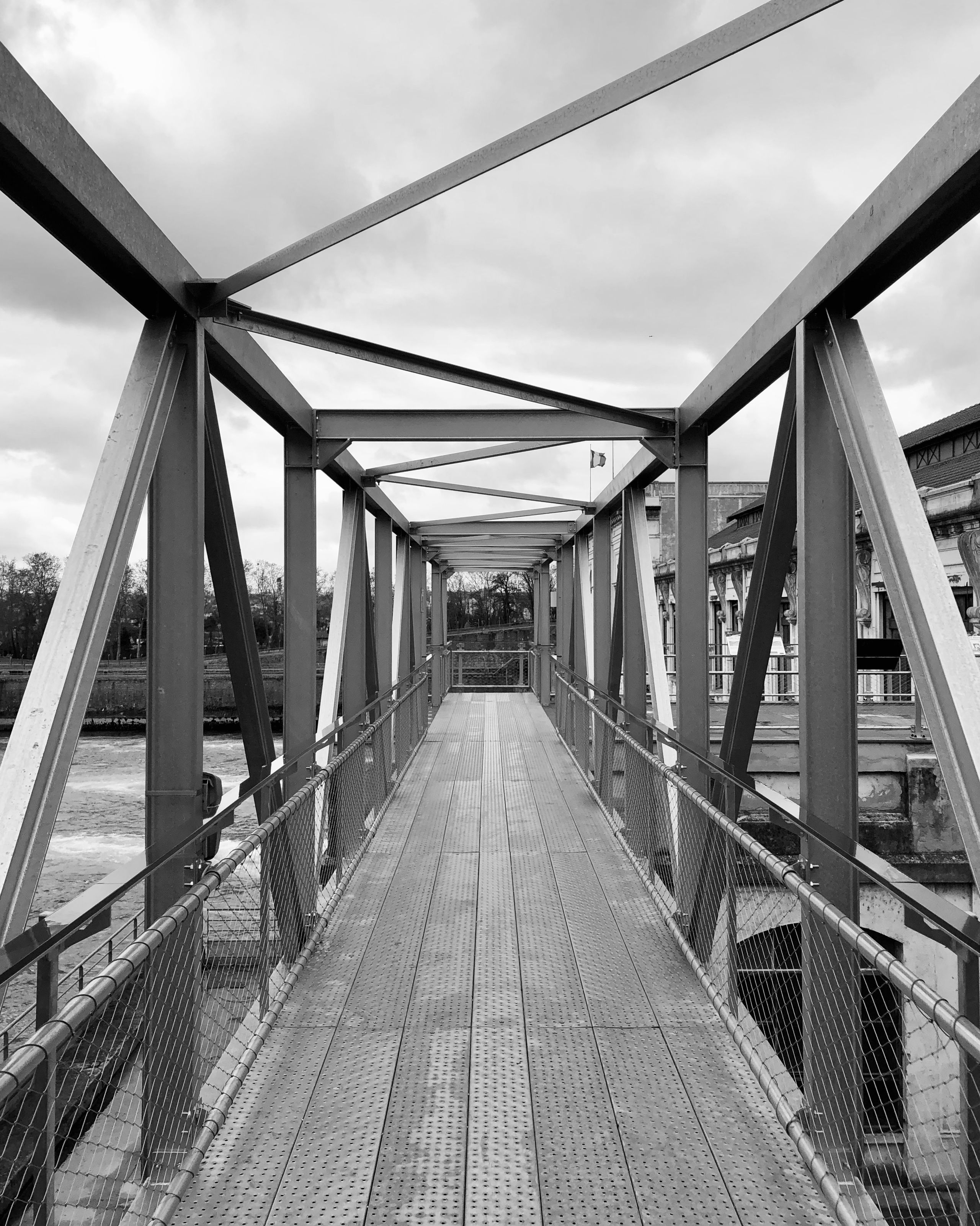

    Passerelle métallique du poste source de Cusset à Villeurbanne, structure en treillis galvanisé cadrant la perspective et les circulations au-dessus de l’eau.
    Passerelle métallique du poste source de Cusset à Villeurbanne, cadrant la vue sur la centrale hydroélectrique voisine et le canal en contrebas.

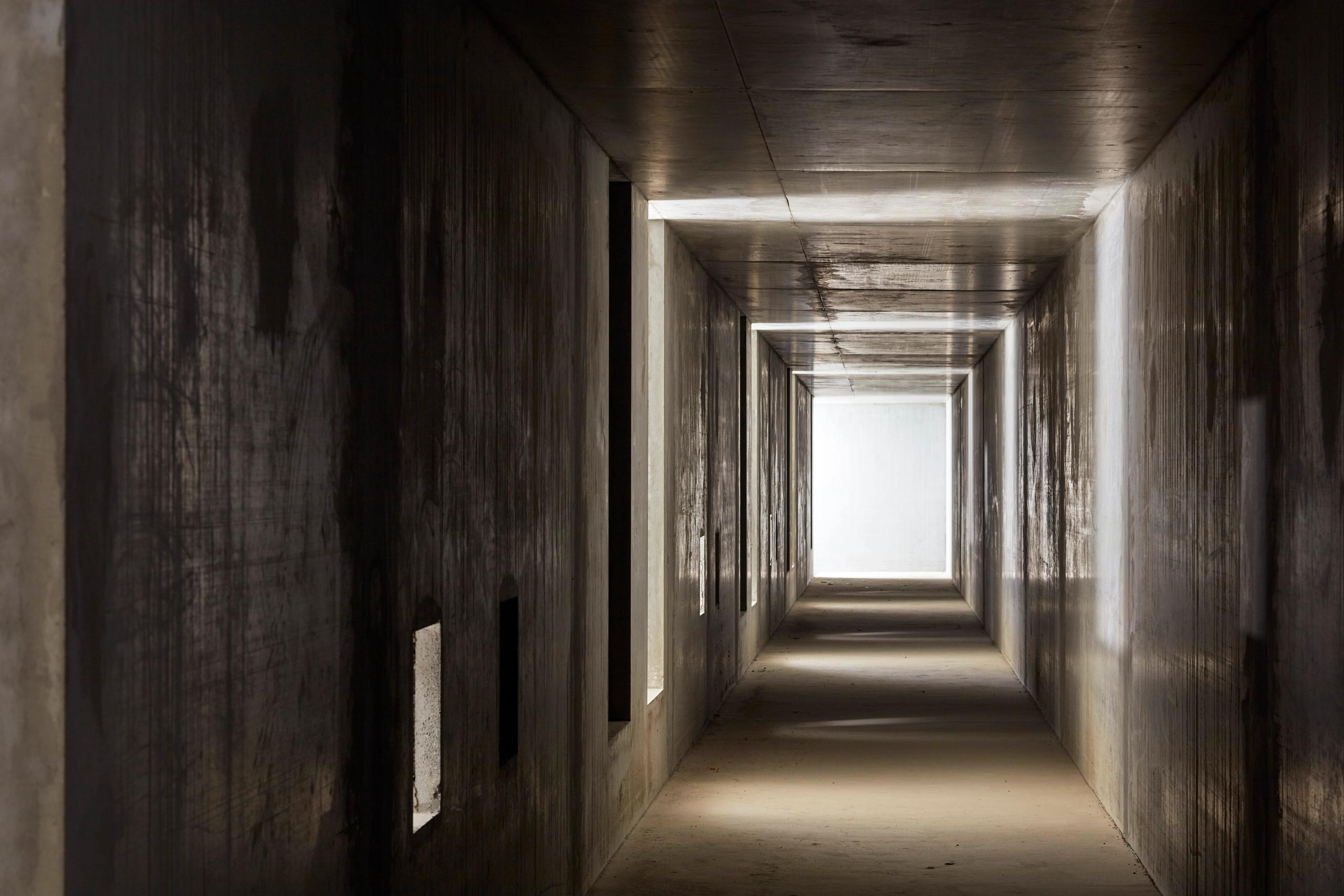

  • Couloir technique en béton brut du poste source de Cusset à Villeurbanne, en triple hauteur, éclairé par un jour terminal et des percements latéraux.

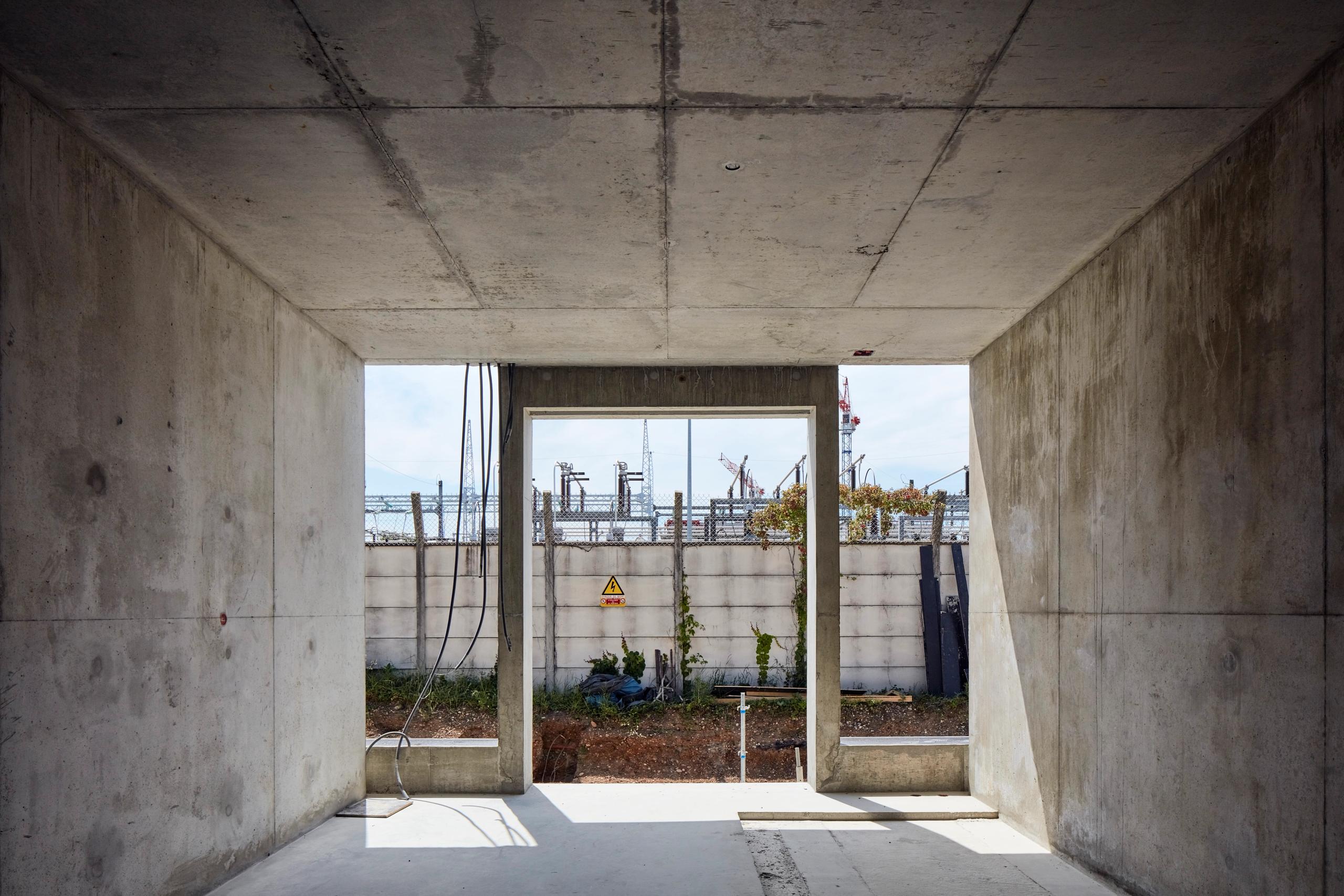

    Vue intérieure brute en béton du poste source de Cusset à Villeurbanne, cadrant le paysage industriel extérieur et les équipements électriques voisins.

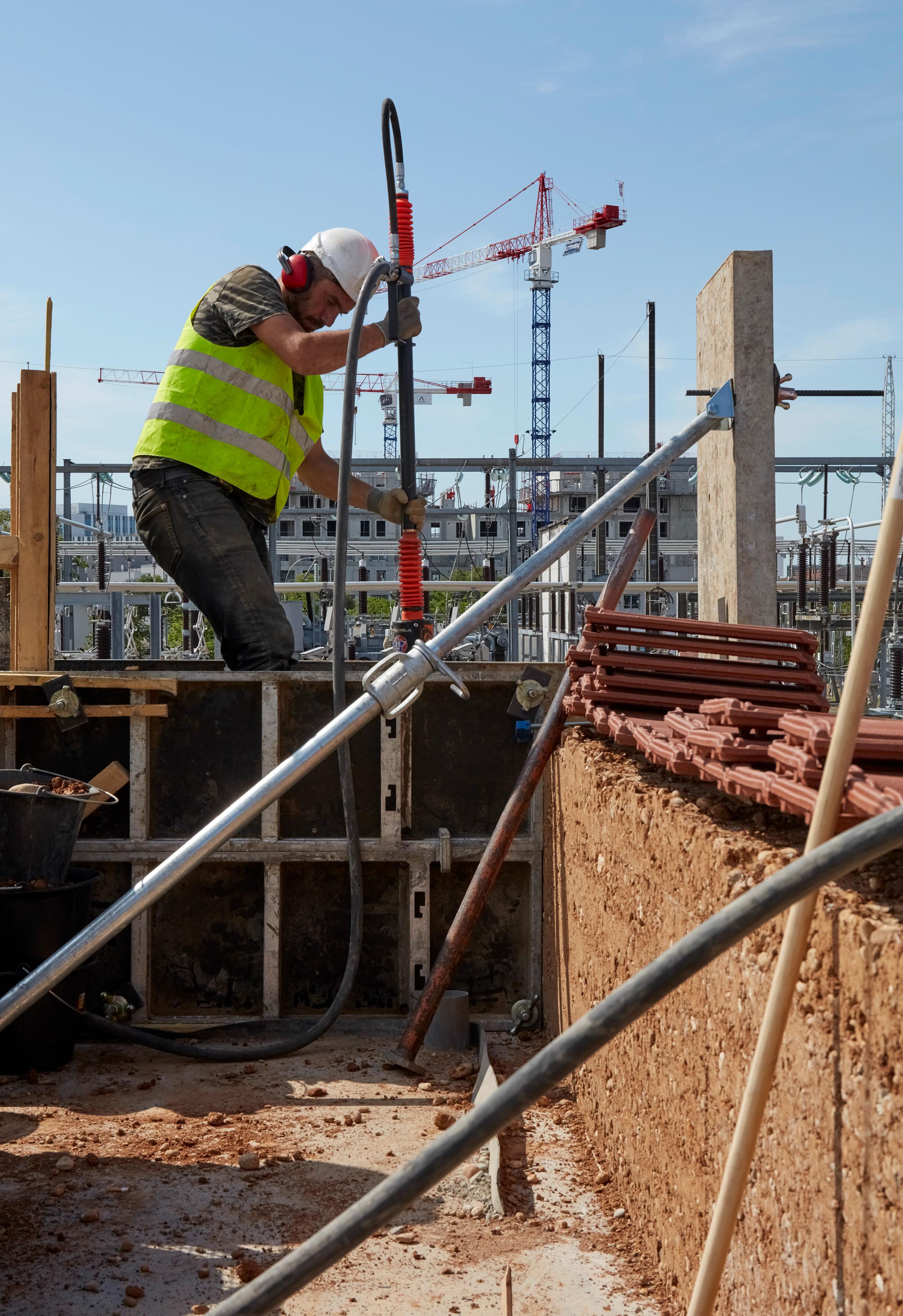

  • Chantier du poste source de Cusset à Villeurbanne : mur en pisé en cours de mise en œuvre, structure béton-acier apparente et équipements électriques en arrière-plan.

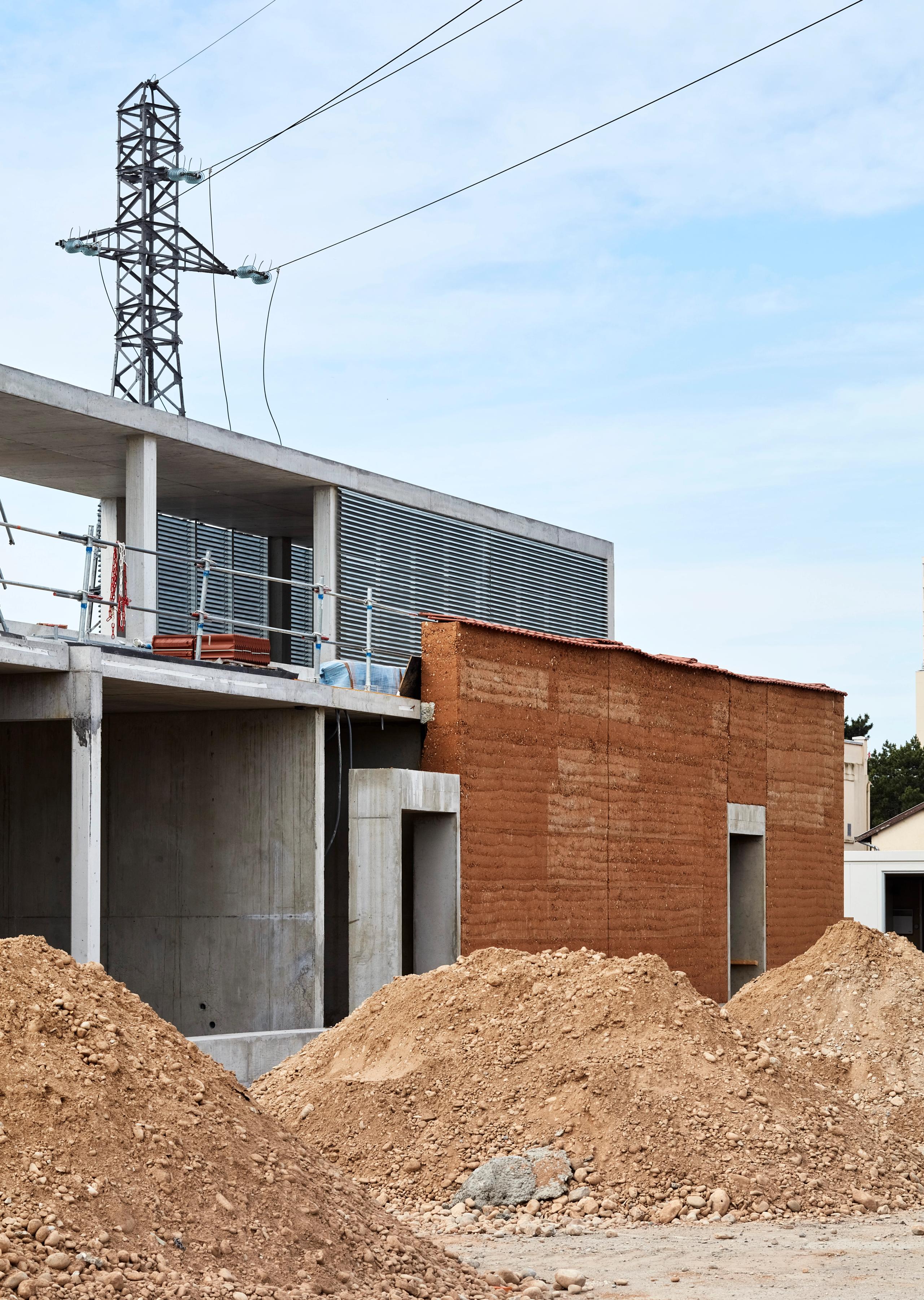

    Chantier du poste source de Cusset à Villeurbanne : volumes en béton brut et mur en pisé, structure apparente, terrasse technique et lignes électriques en arrière-plan.

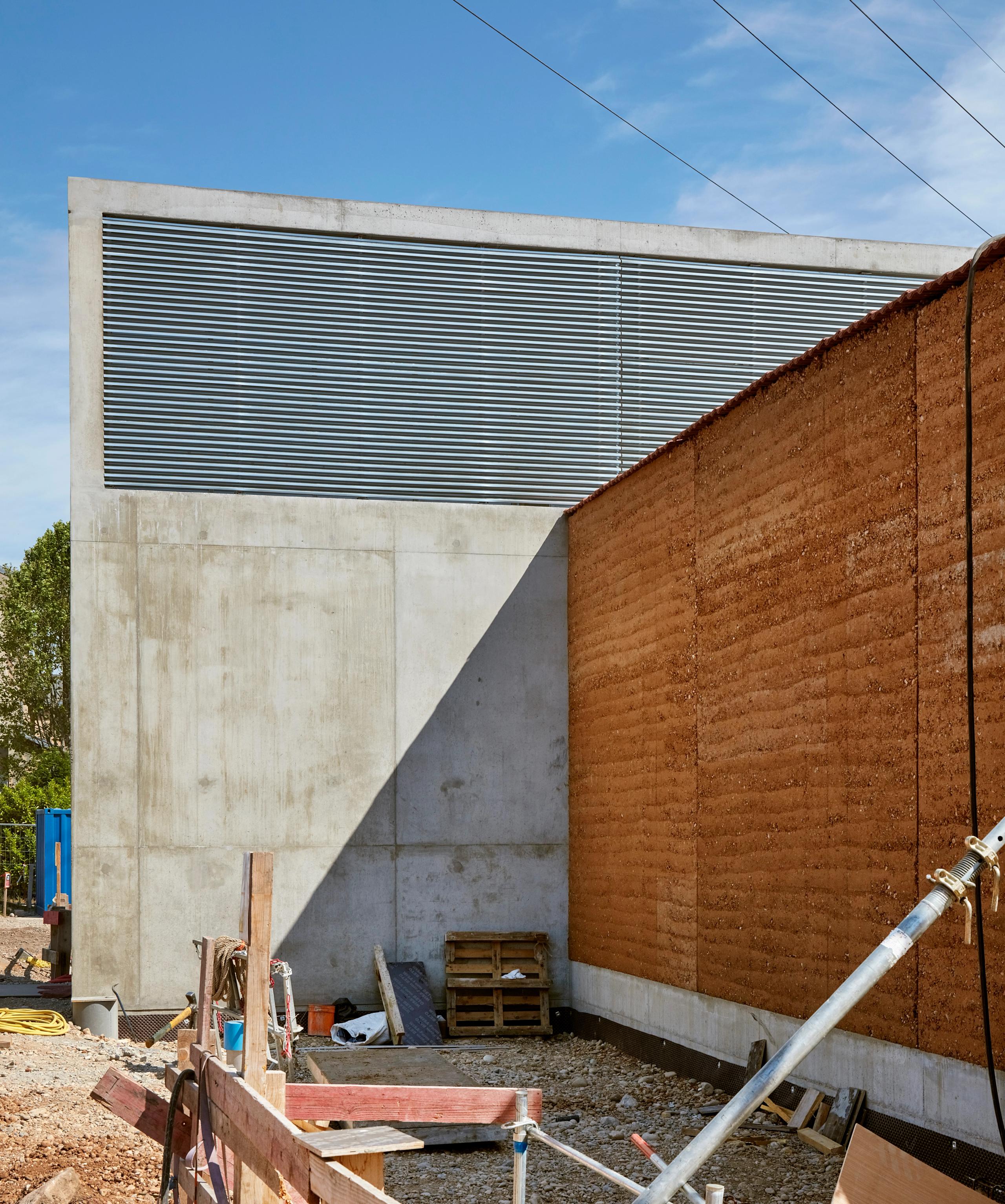

    Chantier du poste source de Cusset à Villeurbanne : contraste entre voile en béton brut, mur en pisé et lames métalliques, cadrant une circulation extérieure.

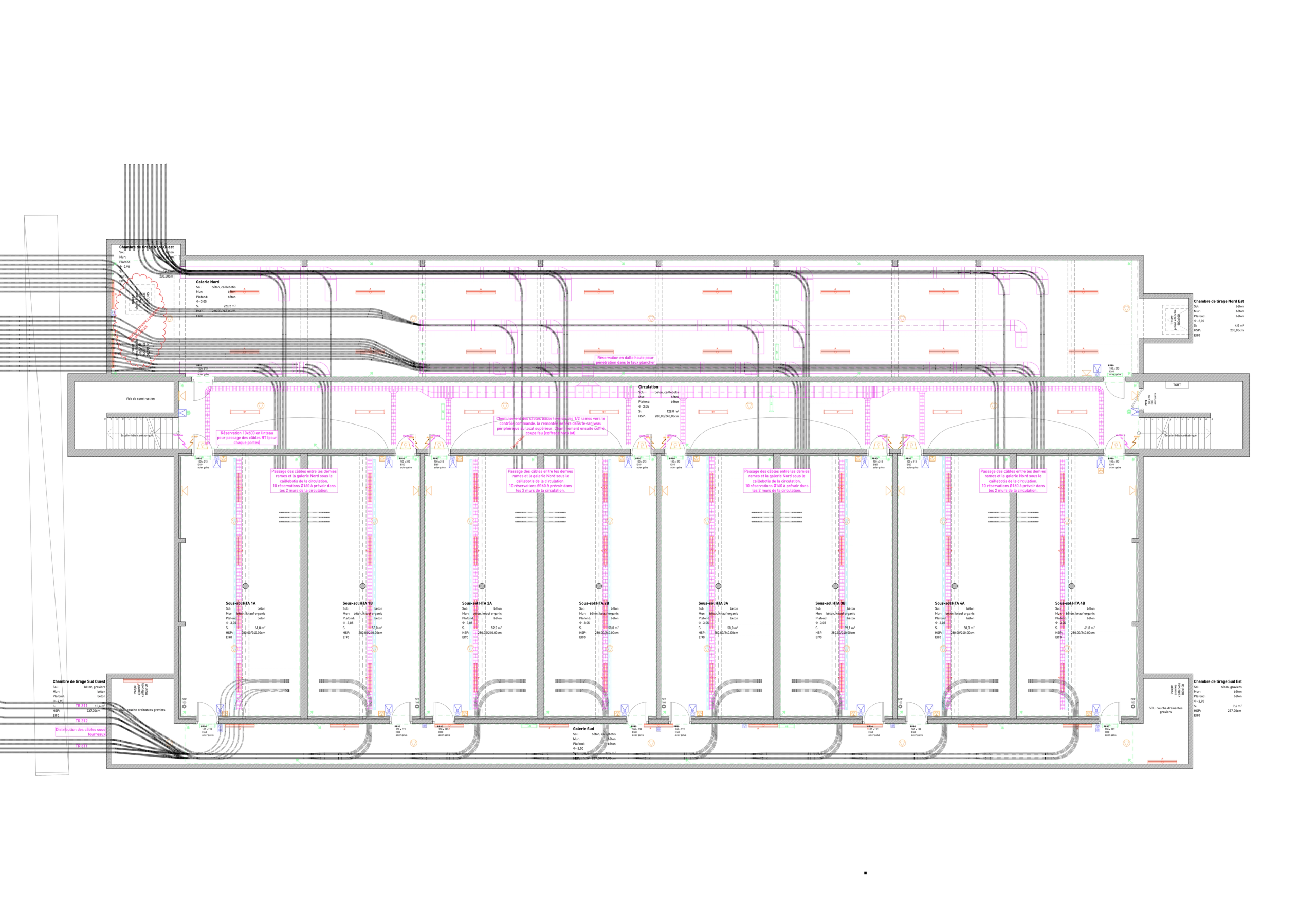

  • Plan technique du poste source de Cusset à Villeurbanne, montrant l’implantation des travées électriques, des gaines de câbles et des circulations en sous-sol.
    Tectoniques Ingénieurs
    Chantier du poste source de Cusset à Villeurbanne : volume industriel en béton brut et acier, terrassements profonds et engins de chantier en premier plan.

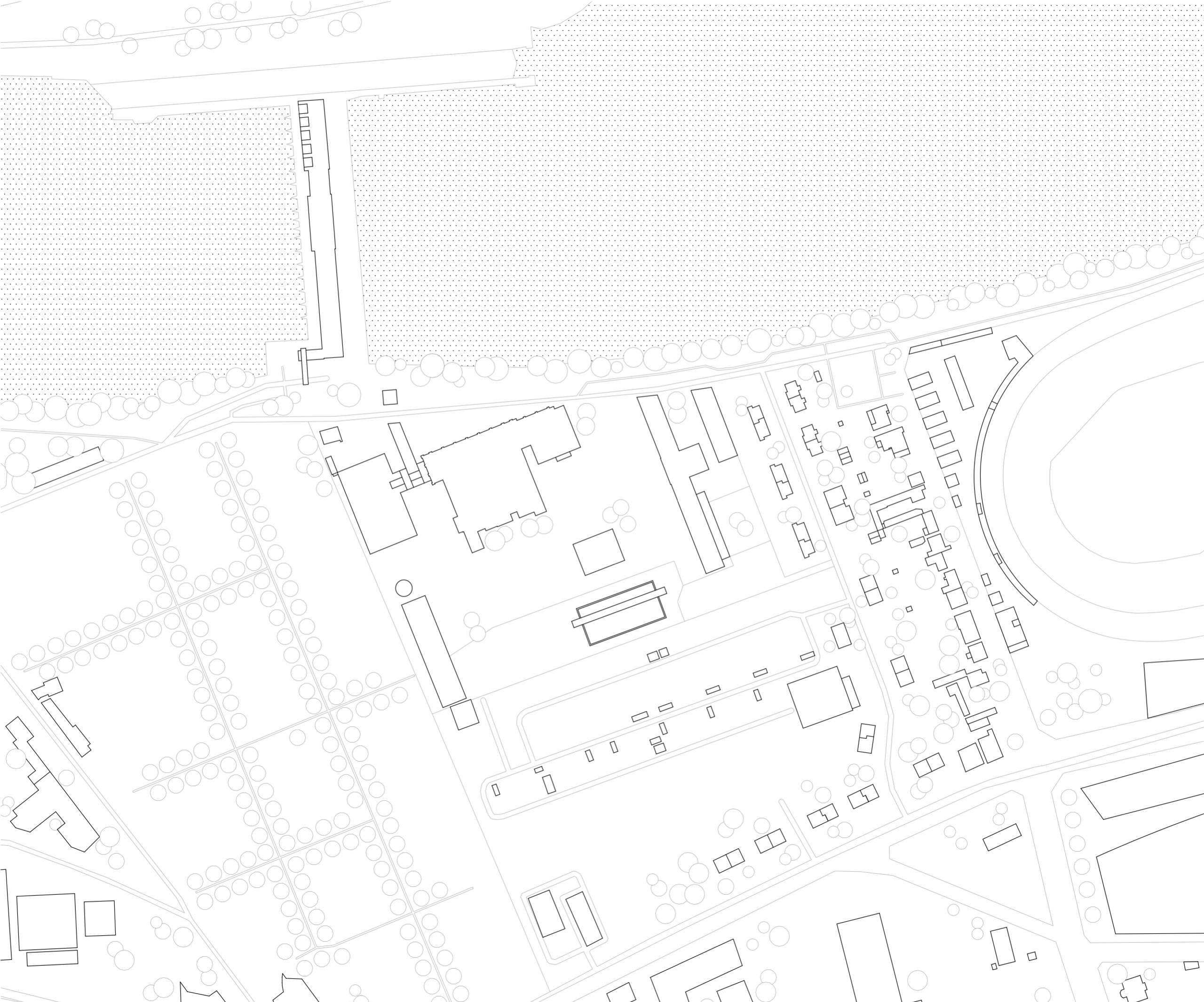

  • Plan masse du poste source de Cusset à Villeurbanne, implanté dans un tissu industriel dense, entre trame bâtie, voiries techniques et espaces plantés.

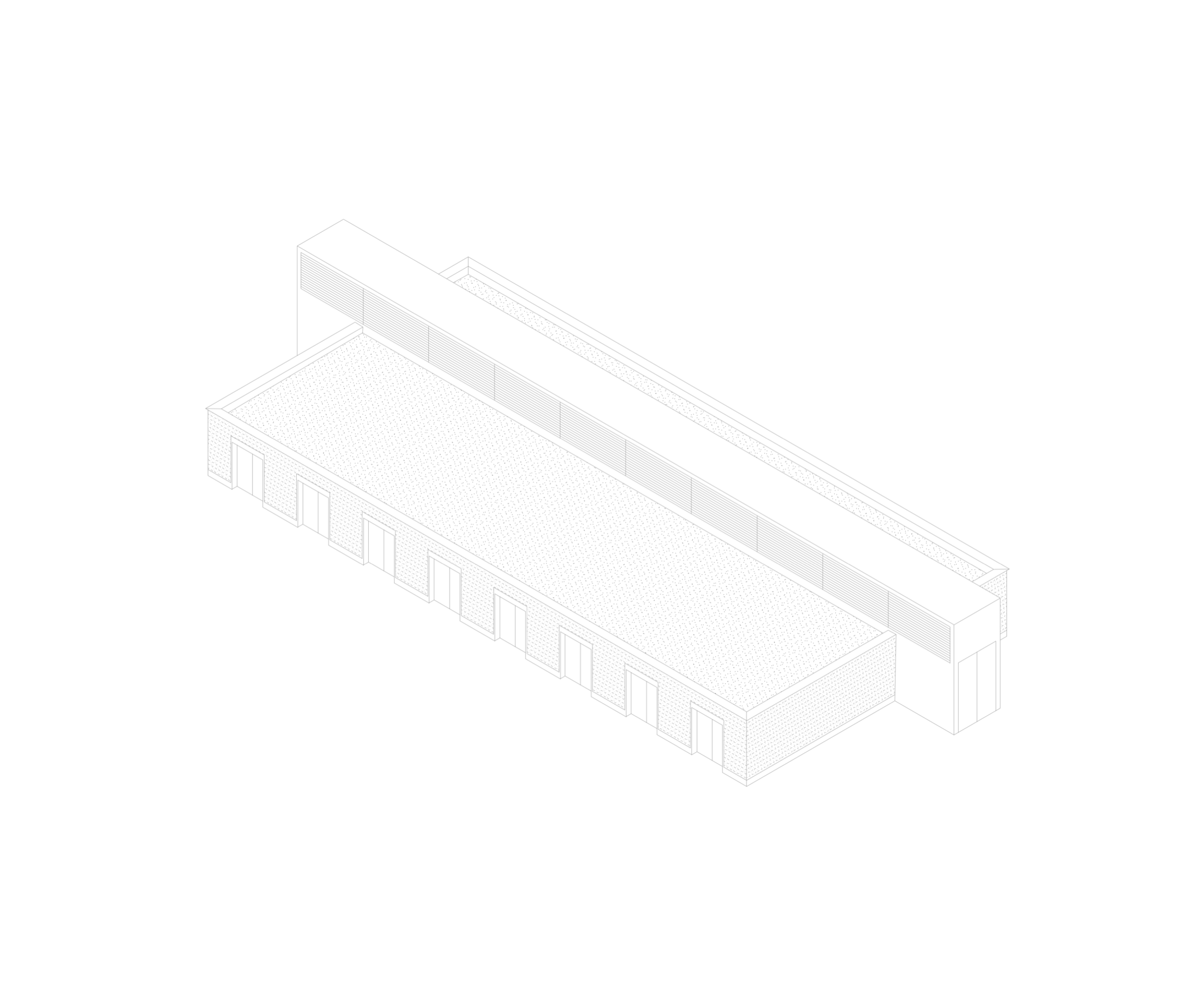

  • Axonométrie du poste source de Cusset à Villeurbanne : volume longitudinal en béton et acier, trame régulière de baies techniques et circulation en triple hauteur.

    Axonométrie

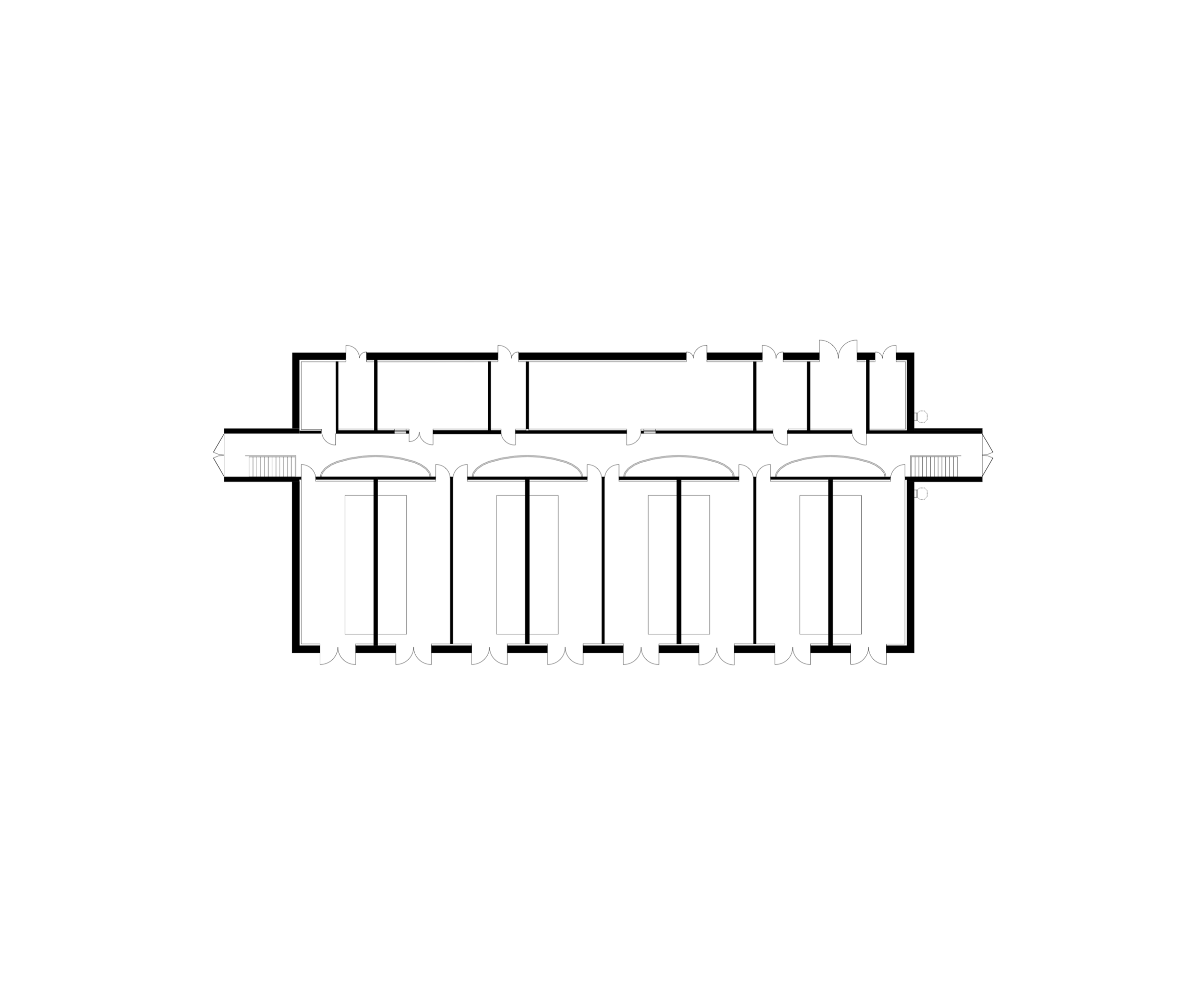

  • Plan en coupe du poste source de Cusset à Villeurbanne, montrant une enfilade de nefs techniques symétriques, circulations latérales et noyaux de distribution.

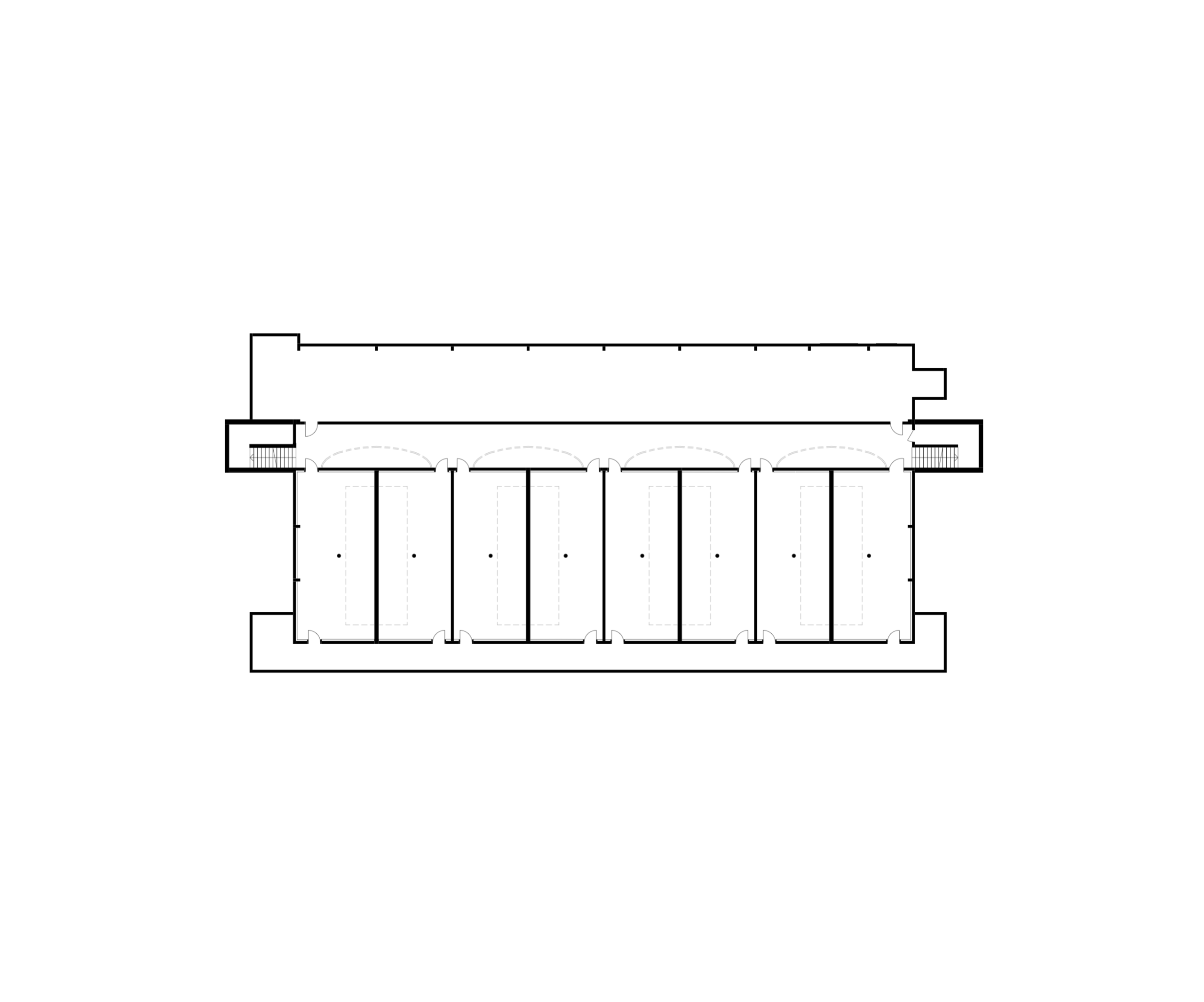

  • Plan de niveau du poste source de Cusset à Villeurbanne, montrant cinq nefs techniques parallèles, circulations latérales et noyaux de distribution en extrémité.

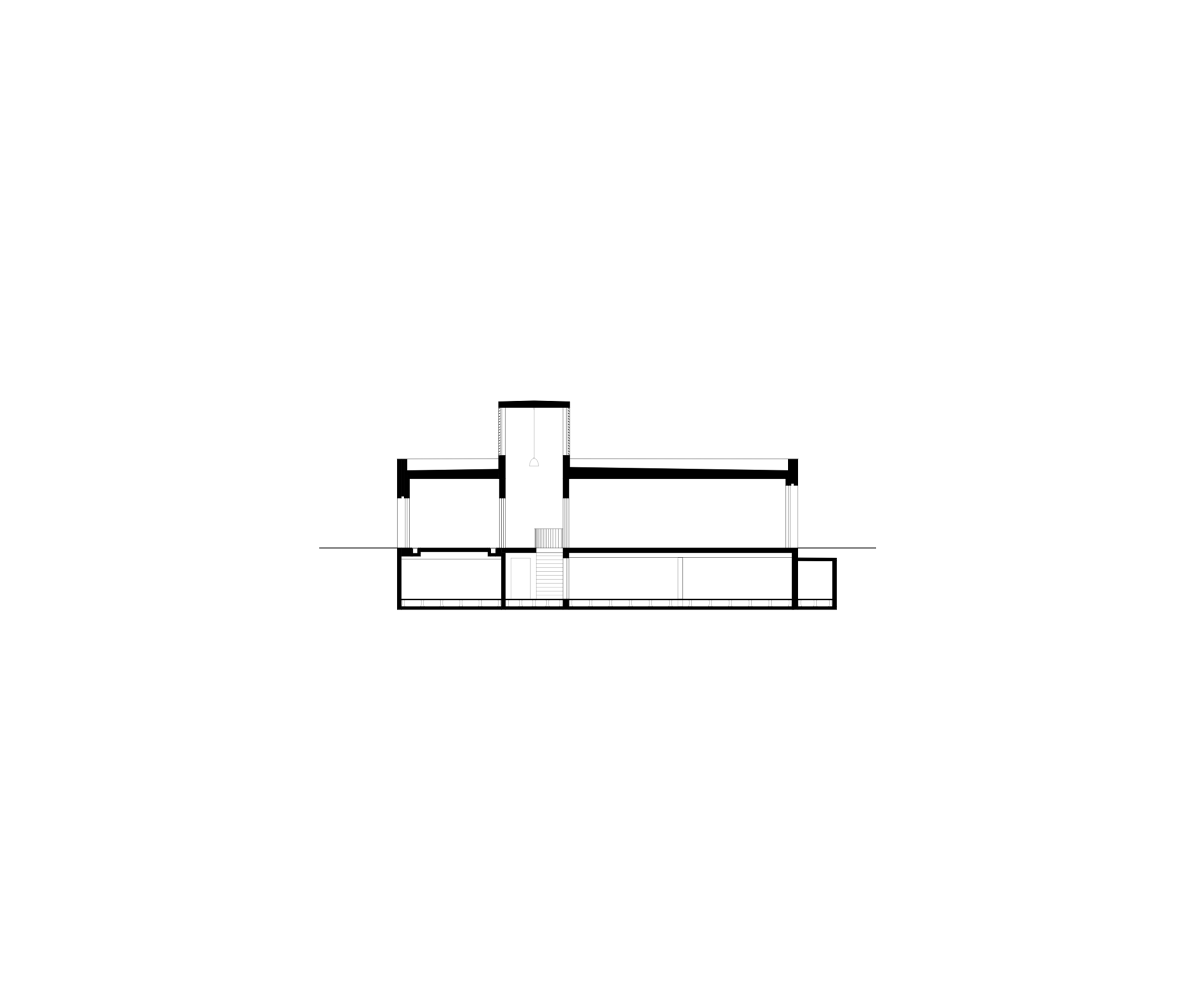

  • Coupe longitudinale du poste source de Cusset à Villeurbanne, montrant volume central en triple hauteur, circulations verticales et sous-sol technique.

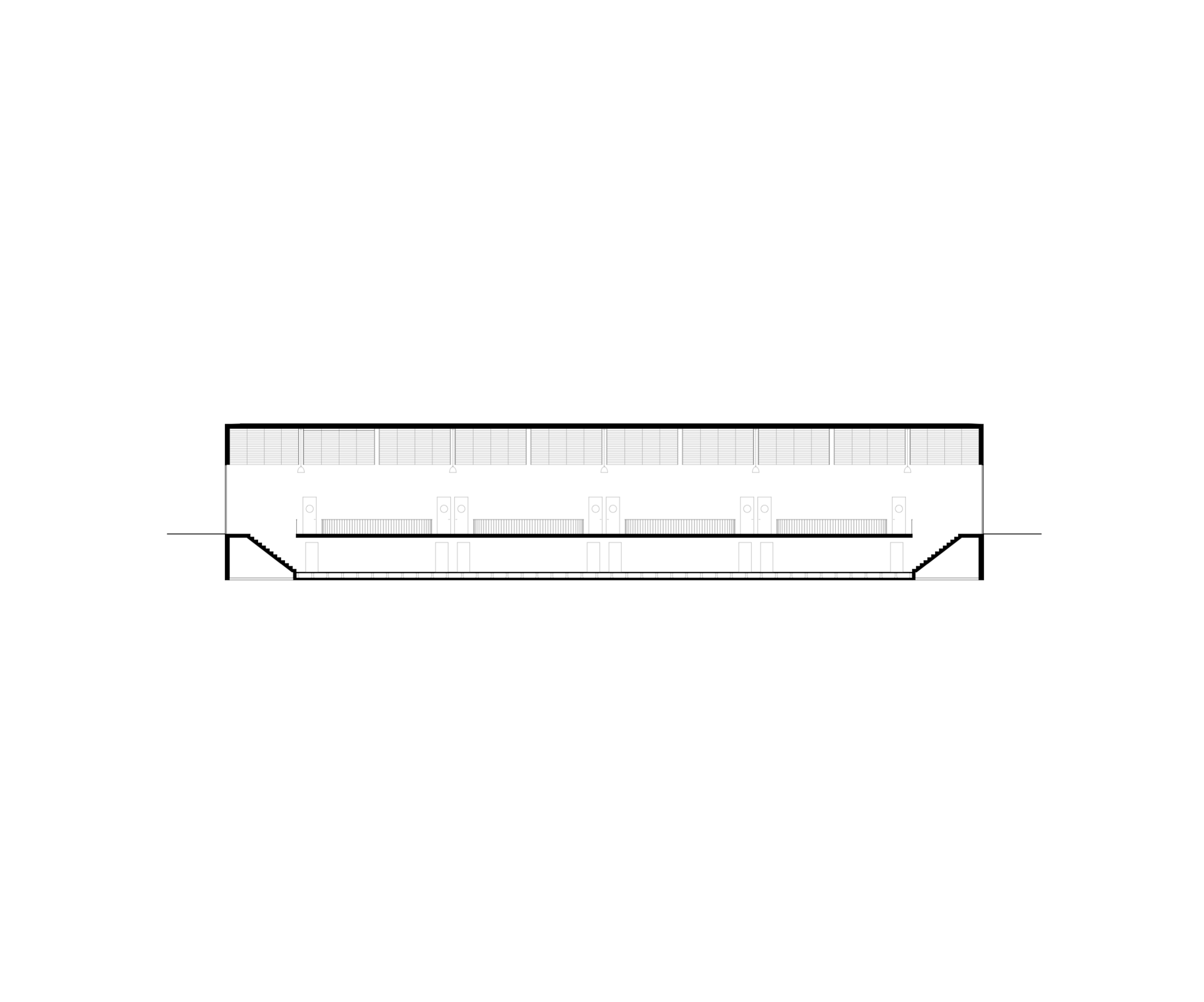

  • Coupe longitudinale du poste source de Cusset à Villeurbanne, montrant nef technique en triple hauteur, circulations latérales et éclairage zénithal continu.

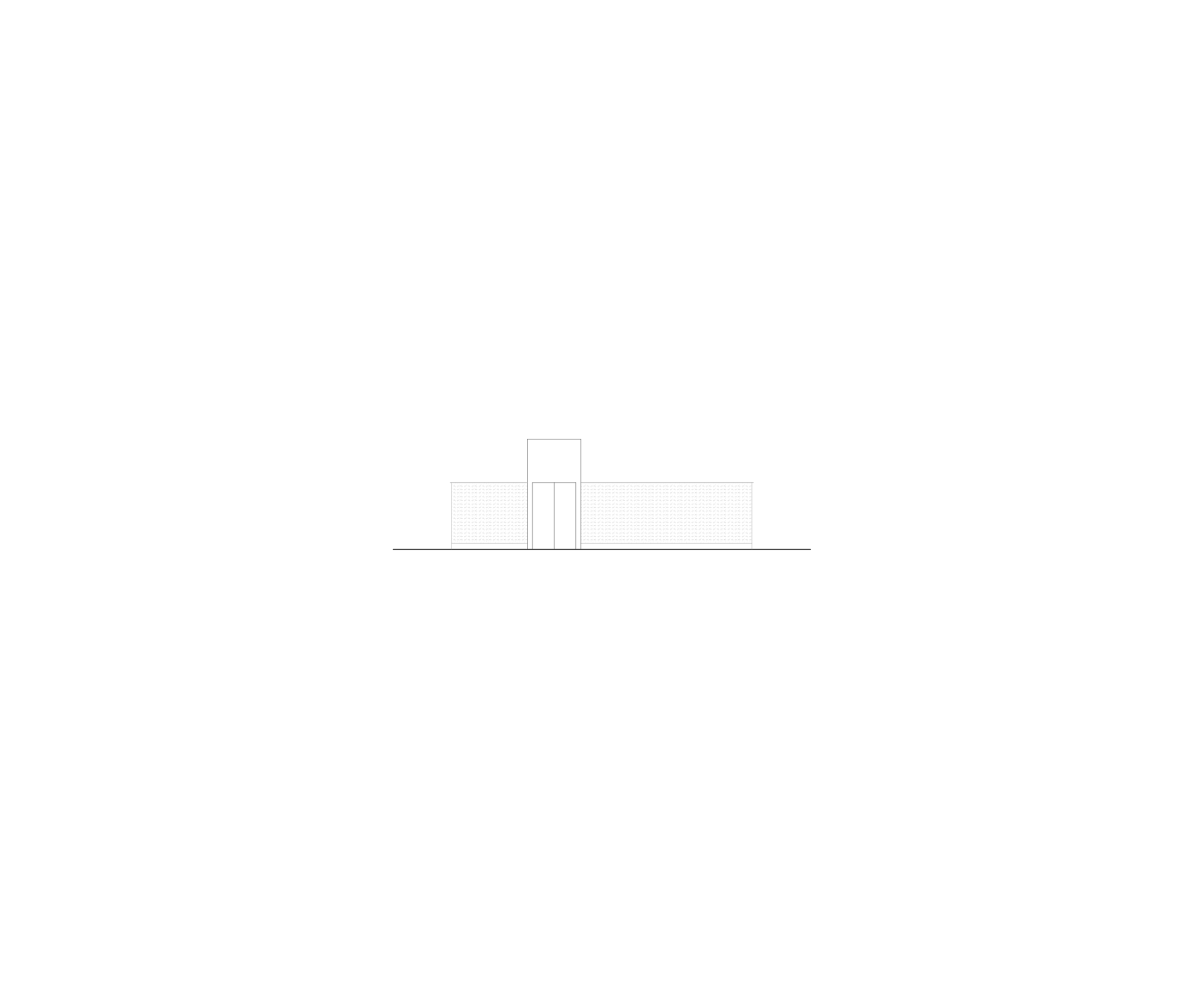

  • Élévation du poste source de Cusset à Villeurbanne : volume central en béton encadré de deux ailes basses, composition symétrique et épurée sur terrain plat.

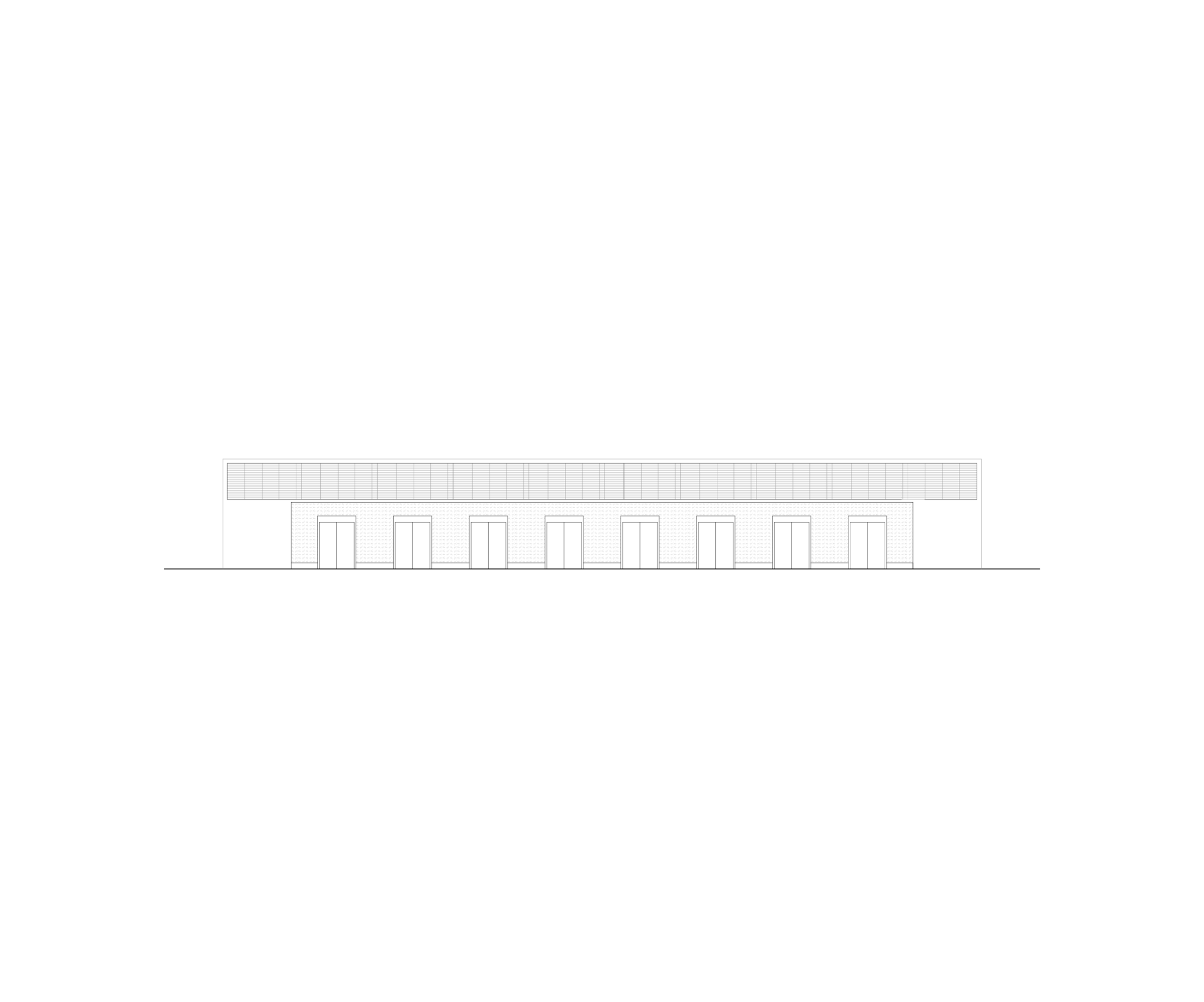

  • Élévation du poste source de Cusset à Villeurbanne : volume linéaire en béton et acier, trame régulière de portiques et couronnement technique ajouré.

Caractéristiques

  • Adresse
    82 rue de Pierrefrite, Villeurbanne, Rhône
  • Dates
    2016-2019
  • Programme
    8 demi-rames haute tension A (HTA), locaux techniques, vestiaires, galeries
  • Surface
    1 275 m2
  • Budget
    3,2 M€
  • Particularités
    Pisé, ventilation naturelle assistée, pompe à chaleur géothermique réversible
  • Parutions
    Archiscopie nº21 – hiver 2020, Le Moniteur – 2020, d’a nº285 – novembre 2020

Acteurs

  • Maîtrise d’ouvrage
    Enedis
  • Maîtrise d’œuvre
    Tectoniques (architecte, mandataire), Tectoniques Ingénieurs (économiste, fluides, structure béton), Milieu Studio (QEB), CraTerre (construction terre), BeTerre (construction terre)
  • Photographie
    Renaud Araud
